Почему геометрия заклепочного соединителя является определяющим фактором эффективности безболтовых стеллажей

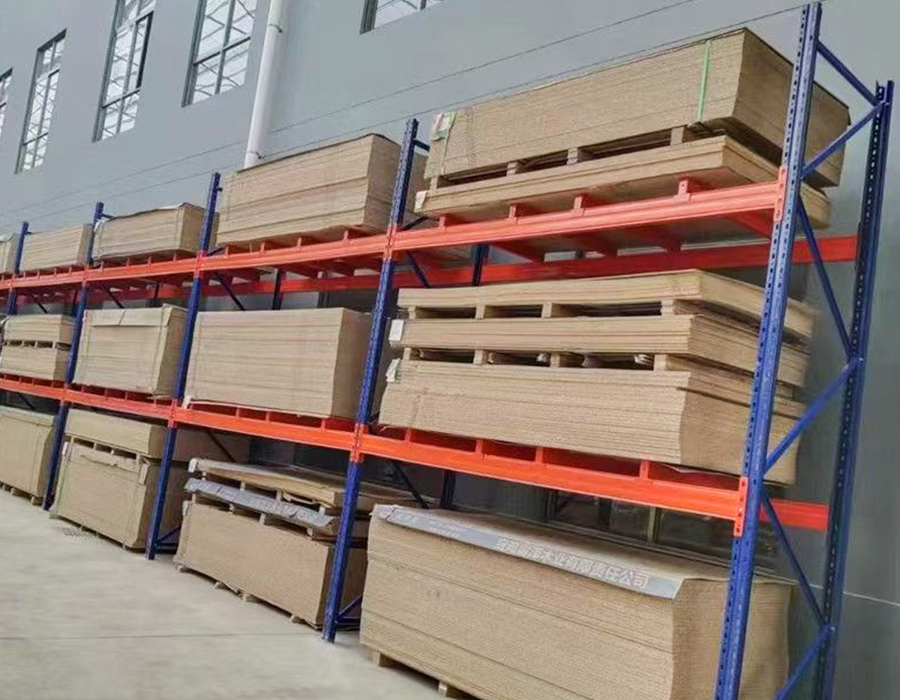

Название «стеллажи без болтов» привлекает внимание к тому, чего нет — крепежам — но инженерная суть прочной безболтовой стеллажной системы полностью заключается в том, что их заменяет: заклепочный соединитель, также называемый зажимом, язычком или каплевидным соединением в зависимости от семейства конструкций. Этот соединитель представляет собой стальную пластину холодной штамповки на конце балки, которая входит в перфорированный паз в вертикальной колонне и фиксируется под нагрузкой без механических креплений. Геометрия этого зацепления — форма выступа, размеры паза, угол ввода выступа и глубина запирающего буртика за пазом — определяют не только статическую грузоподъемность, но и усталостную прочность, легкость демонтажа и долговременную надежность соединения всей системы.

В наиболее широко используемом семействе соединителей используется каплевидная прорезь в колонне в сочетании со сформированным крючком на балке. Когда балка слегка приподнимается после вставки, стопорный выступ на выступе опускается за край паза, предотвращая извлечение при вертикальной нагрузке. Что отличает качественные разъемы от маргинальных в этой конструкции, так это размерная точность зацепления крючка с плечом: глубина уступа 3–4 мм обеспечивает надежную фиксацию со значительным сопротивлением выдергиванию; глубина уступа 1–2 мм, достижимая за счет менее точной формовки, позволяет соединению разъединиться при вибрации или ударной нагрузке вверх — вид разрушения, который визуально идентичен правильно собранному соединению до тех пор, пока балка не упадет. Покупатели не могут оценить этот размер без разборки и измерения, поэтому сертификаты на материалы и отчеты о проверке размеров от производителя имеют больший вес, чем визуальный осмотр готовых узлов.

Второй критический параметр — количество выступов соединителя на конце балки. Однорычажные соединения подходят для легких стеллажей, но обеспечивают степень свободы вращения — балка может скручиваться вокруг единственной точки зацепления под эксцентричной нагрузкой. Прочные стеллажи без болтов при промышленных нагрузках требуется минимум две лапки на каждый конец балки, расположенные вертикально, чтобы исключить вращение балки и распределить сдвиговую нагрузку по двум точкам зацепления. В некоторых конструкциях для тяжелых условий эксплуатации используются три или четыре выступа на конце, что еще больше снижает нагрузку на разъем на каждый выступ и повышает устойчивость к динамическим нагрузкам от предметов, размещаемых с силой, или от оборудования, передающего вибрацию поблизости.

Схема перфорации вертикальной колонны: структурные последствия, выходящие за рамки регулировки высоты полки

Схема перфорированных пазов или отверстий в вертикальных стойках стеллажей без болтов предназначена в первую очередь для обеспечения возможности регулировки высоты полки с фиксированным шагом — обычно с шагом 25 мм, 38 мм или 50 мм в зависимости от системы. Это функциональное назначение понятно большинству пользователей. Менее широко признается, что рисунок перфорации оказывает прямое и существенное влияние на чистую площадь поперечного сечения стойки и, следовательно, на ее сжимающую способность и сопротивление местному изгибу — параметры, которые определяют максимальную безопасную вертикальную нагрузку и практический предел высоты стеллажной системы.

Каждая перфорированная прорезь удаляет сталь из вертикального поперечного сечения в этом месте. В колонне с большой перфорацией, где прорези расположены близко друг к другу с шагом 25 мм и между последовательными прорезями минимальное количество материала, чистое сечение в любой группе прорезей может быть уменьшено на 25–40 % по сравнению с общим сечением профиля колонны. Это уменьшение напрямую снижает момент инерции колонны и радиус вращения в этом поперечном сечении, что делает его критическим местом для возникновения локального выпучивания при осевом сжатии. Производители, которые проектируют промышленные сверхпрочные стеллажи без болтов при действительно высоких вертикальных нагрузках учитывайте это чистое уменьшение сечения при расчете мощности колонны; те, кто применяет общие свойства сечения повсюду, создают таблицы пропускной способности, которые со значительным запасом неконсервативны для сильно перфорированных профилей.

Практическим последствием для покупателей является то, что таблицы производительности колонн разных производителей невозможно напрямую сравнивать, если для каждого из них не известны схема перфорации и уменьшение чистого сечения. Колонна толщиной 2,0 мм с шагом пазов 25 мм может иметь меньшую эффективную вертикальную пропускную способность, чем колонна толщиной 1,8 мм с шагом 50 мм и более выгодным чистым сечением, несмотря на более толстый материал. При оценке промышленных безболтовых стеллажей для тяжелых условий эксплуатации для применений, приближающихся к номинальной вертикальной грузоподъемности, запрос коэффициента чистого сечения — отношения чистой и общей площади поперечного сечения в основной группе пазов — обеспечивает содержательную основу для сравнения, чего не дает сама по себе номинальная толщина колонны.

Контроль прогиба панели полок: подходы к проектированию и компромиссы между их несущей способностью

Прогиб панели полки под нагрузкой является наиболее заметным конструктивным поведением сверхмощных безболтовых стеллажей и параметром, наиболее заметным пользователями: заметное провисание полки сигнализирует о перегрузке или неадекватной конструкции панели даже для нетехнических наблюдателей. Однако управление прогибом в допустимых пределах требует разных подходов к проектированию в зависимости от пролета полки, величины нагрузки и того, является ли решающим фактором структурная адекватность или внешний вид, пригодный для эксплуатации, и каждый подход предполагает определенные компромиссы в весе материала, стоимости и несущей способности.

Увеличенная толщина панели

Самый простой метод уменьшения прогиба – это увеличение толщины стального листа полочной панели. Прогиб под равномерно распределенной нагрузкой изменяется обратно пропорционально кубу толщины панели при изгибе плоской пластины: увеличение толщины в два раза с 1,0 мм до 2,0 мм уменьшает прогиб на одну восьмую, что является значительным улучшением. Однако плоские панели толщиной более 2,0 мм становятся очень тяжелыми по мере увеличения их несущей способности, и вес самой панели начинает занимать значительную часть номинальной вместимости полок. Для пролетов более 1500 мм при больших нагрузках использование одной только плоской плиты редко является наиболее эффективным решением.

Холодногнутые ребра и гофры

Введение продольных ребер или гофров в поперечное сечение панели полки, сформированное во время профилирования или прессования, превращает плоскую пластину в эффективное структурное сечение со значительно более высоким моментом инерции, чем можно было бы предположить, исходя из одной только толщины основного материала. Гофрированная панель толщиной 1,5 мм может превзойти плоскую панель толщиной 2,5 мм при прогибе в середине пролета при том же пролете и нагрузке, при этом вес панели примерно на 40 % ниже. Функциональным ограничением является то, что ребристые или гофрированные поверхности не являются равномерно плоскими — объекты с небольшой площадью основания могут опираться только на вершины ребер, создавая локализованные контактные напряжения, а жидкости или мелкие частицы собираются в канавках.

Структурные панельные балки со вставным настилом

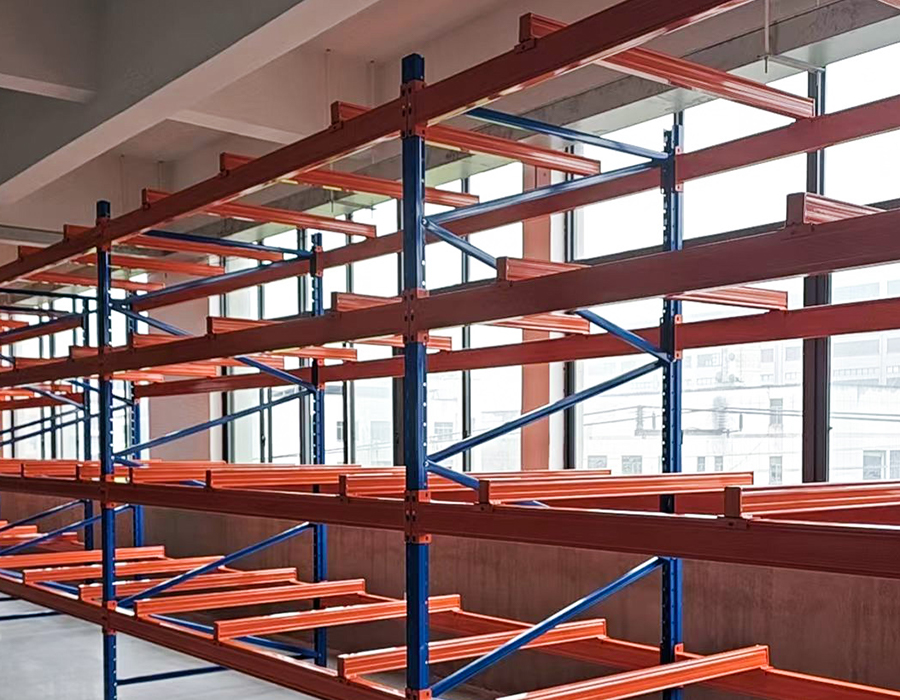

Для промышленных конфигураций сверхмощных безболтовых стеллажей с максимальной вместимостью полка спроектирована как составная сборка: структурные балки, проходящие между стойками, поддерживают отдельную встраиваемую панель настила, которая проходит только между соседними балками, а не по всей ширине полки. Такой подход позволяет оптимизировать глубину балки — и, следовательно, сопротивление изгибу — независимо от толщины панели настила, достигая большой грузоподъемности с контролируемым прогибом без увеличения веса монолитной плиты, охватывающей всю ширину. Компромиссом является сложность сборки и необходимость более глубокого профиля полки, что может уменьшить количество уровней полок, достижимых в пределах фиксированной высоты отсека.

Конструкция соединения колонн в высоких промышленных безболтовых стеллажах

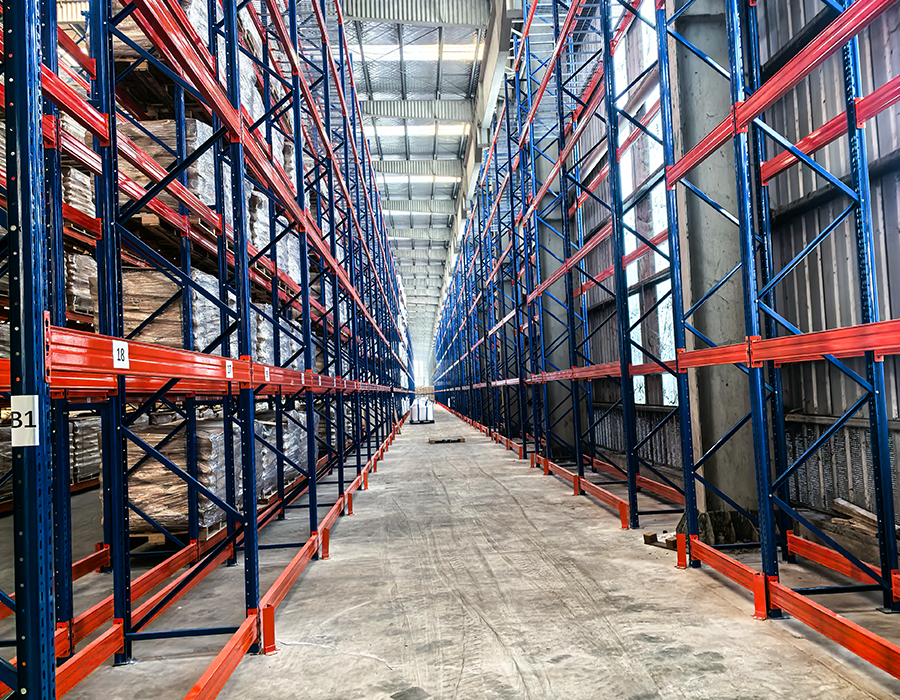

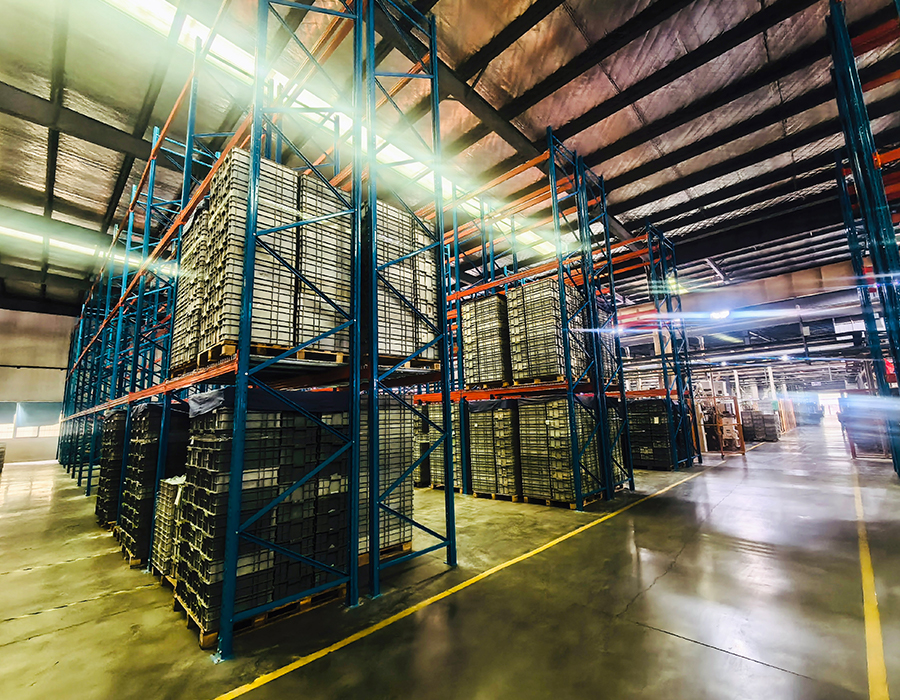

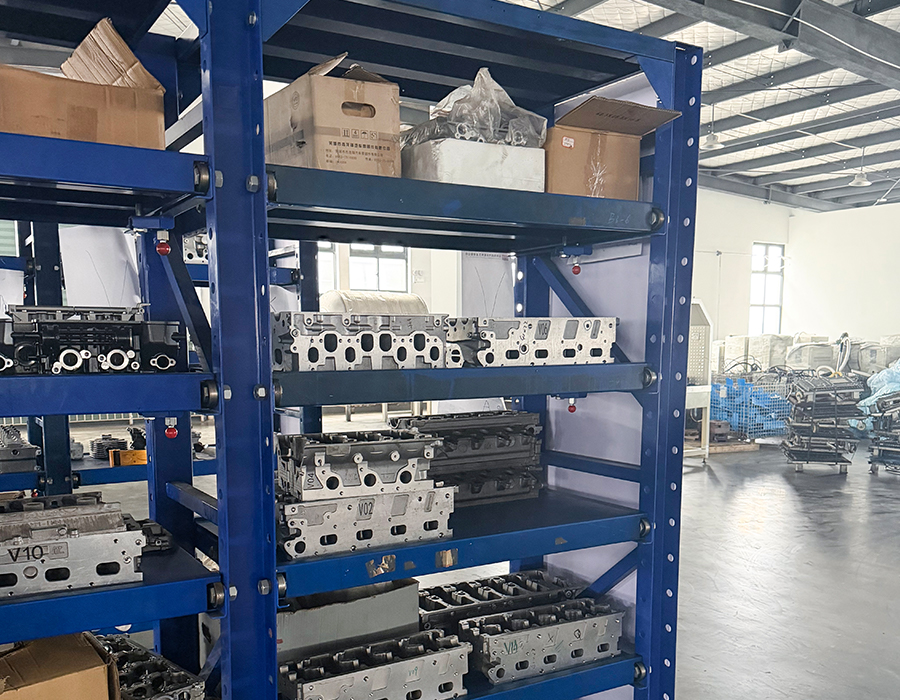

Промышленные сверхпрочные безболтовые стеллажи, установленные на высоте от 2,5 до 4 м и выше, что часто встречается на высокостеллажных складах запчастей, складах автомобильных компонентов и архивных складах, часто требуют сращивания колонн, когда две или более длины колонн соединяются вертикально для достижения необходимой высоты. Соединительное соединение является важной структурной деталью, которую часто рассматривают как простое механическое соединение, но на самом деле она определяет поведение колонны полной высоты при потере устойчивости, причем это не всегда отражается в таблицах нагрузок, опубликованных для конфигураций стандартной высоты.

Основное конструктивное требование к стыку колонны заключается в том, что оно должно передавать осевую сжимающую нагрузку через соединение, не создавая локальных слабых мест, которые вызывают коробление в месте соединения до того, как колонна в целом достигнет своей номинальной несущей способности. Соединение, достигаемое путем простой вставки более короткой секции колонны поверх нижней колонны и опоры на трение или одиночный крепеж через перекрывающиеся стенки колонны, обеспечивает минимальное сопротивление изгибу в месте соединения - конструктивно оно ведет себя как штифтовое соединение, а не как колонна, сохраняющая момент, эффективно уменьшая вдвое длину продольного изгиба, при которой колонну следует анализировать. Это различие имеет значение, поскольку критическая нагрузка, вызывающая выпучивание колонны со штифтовым концом, составляет одну четверть от такой же нагрузки для той же колонны с фиксированными концами, а это означает, что неправильно детализированное соединение может снизить эффективную несущую способность колонны на 50–75% ниже табличного значения для несоединенной колонны.

Правильно спроектированные соединения колонн для тяжелых безболтовых стеллажей используют один из двух подходов: внутренняя стальная втулка, которая заполняет обе секции колонны в месте соединения, обеспечивая непрерывную боковую поддержку в зоне соединения и противодействуя тенденции верхней колонны раскачиваться относительно нижней под эксцентричной нагрузкой; или внешнее соединение пластины и крепежа, которое крепится болтами через обе поверхности колонны с достаточной геометрией группы болтов для создания необходимого сопротивления моменту. Подход со вставкой втулки конструктивно превосходит безболтовые системы, поскольку он не требует дополнительных крепежных элементов и изначально выравнивается во время сборки, но требует, чтобы втулка была изготовлена ​​с жесткими размерными допусками - втулка, которая свободно прилегает к секции колонны, обеспечивает небольшое боковое ограничение и работает аналогично фрикционному соединению, которое она призвана улучшить. В Huijian наши конфигурации стеллажей с высокими стеллажами без болтов разработаны с размерами соединений муфт, проверенными в нашем центре исследований и разработок на основе расчетов потери устойчивости колонны, специфичных для каждой комбинации высоты и нагрузки, а не применяемых в целом для всего ассортимента продукции.

Требования к сейсмическому креплению промышленных безболтовых стеллажей в зонах риска

Промышленные сверхмощные безболтовые стеллажные системы, установленные в регионах, подверженных сейсмической активности, требуют специальных мер бокового крепления, которые не являются частью стандартной конфигурации продукта и которые часто опускаются даже в признанных сейсмических зонах, когда стеллажи приобретаются по стандартному заказу по каталогу, а не по инженерным спецификациям. Последствия этого упущения могут варьироваться от выпадения продуктов и смещения стеллажей (боковое искажение) во время умеренных сейсмических явлений до прогрессирующего обрушения при серьезных событиях, что имеет последствия для безопасности персонала и непрерывности работы объекта, которые выходят далеко за рамки стоимости замены самих стеллажей.

Основное требование к сейсмостойкому проектированию заключается в том, что система стеллажей должна противостоять боковым силам, приложенным на каждом уровне полки, пропорциональным весу продукта, хранящегося на этом уровне, без смещения стеллажной колонны вбок до точки, в которой соединения балки с колонной разъединяются. Безболтовые соединения, по своей природе основанные на блокировке язычка под действием силы тяжести, а не на механическом креплении, особенно уязвимы к расцеплению при восходящих компонентах ускорения сейсмической нагрузки, которые могут на мгновение разгрузить балку и позволить язычку разблокироваться, если геометрия соединения не обеспечивает надежное удержание при подъеме. Сейсмостойкие конструкции полок без болтов решают эту проблему с помощью надежных запирающих зажимов, вторичных сквозных болтов на концах балки или измененной геометрии выступов, которая требует активного усилия при разборке, а не просто подъема вверх для освобождения балки.

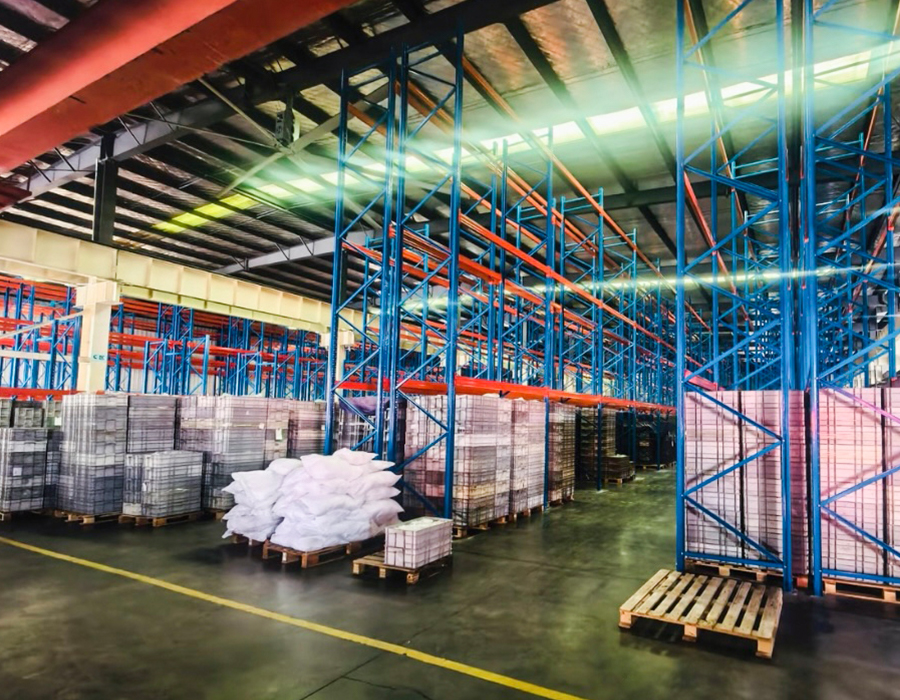

Боковое крепление стеллажной системы в целом, предотвращающее раскачивание вертикальной рамы под действием горизонтальной сейсмической нагрузки, достигается за счет одной из трех конфигураций, каждая из которых соответствует различным ограничениям компоновки:

• Поперечные связи между вертикальными парами: Диагональные стальные плоские или стержневые раскосы, установленные в плоскости вертикальной рамы внутри каждого пролета. Это наиболее структурно эффективный подход для отдельно стоящих стеллажей, но он требует, чтобы диагональная распорка не занимала пространство, необходимое для доступа к полкам, что ограничивает его применение закрытыми отсеками, где доступ осуществляется только с открытой передней панели.
• Крепление задней панели: Задние панели из перфорированной стали, установленные за уровнями полок, действуют как срезные панели, передающие боковую нагрузку от верхней части стеллажа на напольный анкер. Задние панели обеспечивают фиксацию, не занимая вертикальное пространство на полках, но добавляют стеллажу собственный вес и уменьшают сквозную вентиляцию, что может быть важным фактором в складских помещениях, чувствительных к температуре.
• Крепление стенового анкера: Соединение верхней части стеллажа с прилегающей несущей стеной с помощью регулируемых стальных крепежных кронштейнов. Этот подход эффективен в тех случаях, когда конструкция стены достаточна для восприятия анкерных нагрузок, но он делает стеллажи неавтономными и ограничивает будущее перемещение модулей.

Маркировка грузоподъемности: что производители обязаны и не обязаны раскрывать

Маркировка грузоподъемности на промышленных безболтовых стеллажах для тяжелых условий эксплуатации менее стандартизирована, чем предполагает большинство покупателей. В отличие от сосудов под давлением, подъемного оборудования или электротехнической продукции, где нормативная база требует определенных стандартов испытаний, коэффициентов безопасности и форматов раскрытия информации, декларации грузоподъемности стеллажей на многих рынках в основном сертифицируются производителями самостоятельно, при этом заявленные значения отражают условия испытаний, которые могут соответствовать, а могут и не соответствовать тому, как стеллажи будут использоваться в приложении покупателя. Понимание того, что на самом деле представляет собой заявленное значение мощности, а что нет, необходимо для проведения достоверных сравнений между продуктами и предотвращения несоответствия мощности в процессе эксплуатации.

Наиболее важной неуказанной переменной в большинстве деклараций вместимости полок является предположение о распределении нагрузки. Вместимость полки, указанная как «500 кг на полку», не имеет смысла без знания того, предполагает ли она равномерно распределенную нагрузку (UDL) по всей поверхности полки, сосредоточенную нагрузку в центре полки или двухточечную нагрузку в определенных положениях. Эти три условия создают совершенно разные изгибающие моменты в середине пролета полочной панели при одинаковой общей нагрузке. Панель, рассчитанная на UDL 500 кг, может выйти из строя при весе 200–250 кг, если нагрузка сосредоточена в центре полки — состояние, которое возникает, когда один тяжелый предмет или поддон небольшой площади размещается в центре широкой полки.

Вторая нераскрытая переменная — это вертикальная нагрузка в таблице грузоподъемности. Номинальная вместимость полок обычно предполагает, что стеллажи имеют определенное количество уровней полок в пределах заданной высоты отсека. Добавление уровней полок к существующему устройству — обычная практика, когда пользователи хотят увеличить плотность хранения — увеличивает совокупную вертикальную нагрузку сверх того, на что была рассчитана опубликованная таблица вместимости полок. В таблице указана вместимость полок, а не вертикальная вместимость, и эти два ограничения определяются совершенно разными структурными элементами. Предприятия, которые регулярно переконфигурируют свои промышленные стеллажи без болтов для тяжелых условий эксплуатации, должны запрашивать таблицы вертикальной нагрузки — максимальную совокупную нагрузку на полку, которая может быть приложена к колонне полной высоты — в дополнение к данным о емкости каждой полки, и рассматривать нижний из двух пределов в качестве определяющего ограничения для каждой конфигурации отсека.

Риск гальванической коррозии в стеллажах из смешанных металлов

Промышленные склады и производственные предприятия часто используют сверхпрочные стеллажи без болтов с панелями полок из нержавеющей стали или алюминиевым настилом в сочетании со стандартными стойками и балками из углеродистой стали — это мотивируется гигиеническими требованиями, требованиями химической совместимости или желанием получить устойчивую к коррозии поверхность хранения без затрат на полностью нержавеющую систему. Такая конфигурация смешанных металлов создает риск гальванической коррозии, который редко обсуждается в переговорах о закупках, но может вызвать ускоренную коррозию в точках контакта металлов, которая повреждает как поверхность полки, так и вертикальную колонну в течение 12–24 месяцев во влажной или химически активной среде.

Гальваническая коррозия возникает, когда два разнородных металла, находящихся в электрическом контакте, подвергаются воздействию электролита — в условиях склада этот электролит обычно представляет собой конденсацию водяного пара, стекание чистящего раствора или разлив технологической жидкости. Более активный металл в гальванической паре становится анодом и преимущественно корродирует. В стойке из углеродистой стали, поддерживающей полку из нержавеющей стали, углеродистая сталь является менее благородным металлом и корродирует в точке контакта, ускоряясь по сравнению со скоростью, с которой она корродировала бы изолированно, из-за разности потенциалов между двумя металлами. Скорость коррозии зависит от соотношения площадей: небольшая площадь углеродистой стали, контактирующая с большой площадью нержавеющей стали, корродирует быстрее, чем та же углеродистая сталь, контактирующая с небольшой площадью нержавеющей стали, поскольку катодная площадь обеспечивает более высокую плотность тока в анодной зоне контакта.

Практическое смягчение последствий для промышленных тяжелых безболтовых стеллажей из смешанных металлов включает в себя прерывание пути контакта металла с металлом на границе раздела разнородных материалов. К эффективным подходам относятся:

• Непроводящие изоляционные прокладки или втулки вставлен между краем панели полки и балкой из углеродистой стали или опорным уголком из нейлона, полиэтилена высокой плотности или неопрена, рассчитанного на рабочую температуру и совместимого с любыми чистящими химикатами, используемыми в данной зоне.
• Барьерное покрытие на контактной границе: Нанесение совместимого покрытия с высоким содержанием цинка или эпоксидной смолы на контактные поверхности из углеродистой стали перед сборкой создает физический и электрохимический барьер, который прерывает поток гальванического тока. Покрытие должно покрывать всю площадь потенциального контакта, включая нижнюю часть опорной поверхности полки.
• Полное соответствие спецификации: Там, где рабочая среда достаточно агрессивна и гальваническая коррозия является основной проблемой, наиболее надежным решением является использование стоек и балок из того же семейства сплавов, что и полочные панели – либо полностью из нержавеющей, либо полностью оцинкованной углеродистой стали – устраняя разность гальванических потенциалов, а не управляя ее эффектами.

Планирование реконфигурации: как максимизировать долгосрочную ценность безболтовой системы

Возможность реконфигурации сверхпрочных стеллажей без болтов — возможность добавлять, удалять или перемещать уровни полок, добавлять расширения отсеков или объединять блоки в новые конфигурации без специальных инструментов — является одним из наиболее часто упоминаемых коммерческих преимуществ по сравнению со сварными или стационарно закрепленными системами хранения. Однако на практике это преимущество реализуется только тогда, когда исходная система задается с учетом реконфигурации и когда последующие модификации производятся в пределах конструктивных ограничений установленных компонентов. Неспособность спланировать реконфигурацию с самого начала или превышение структурных ограничений во время модификации превращает настоящий операционный актив в пассив.

Самым важным решением при планировании реконфигурации является выбор вертикальной высоты. Приобретение самых коротких стоек, удовлетворяющих непосредственным требованиям к высоте хранения, исключает возможность добавления уровней полок или увеличения высоты отсека в будущем без замены стоек — самого трудоемкого и разрушительного элемента модификации стеллажной системы. Установка стоек на максимальной высоте, допускаемой высотой здания и конструктивными параметрами, даже если в исходной конфигурации используется только нижняя часть стойки, сохраняется гибкость в будущем при незначительных дополнительных затратах. Дополнительные затраты на более высокую стойку обычно составляют 15–25% от стоимости стойки, что составляет небольшую часть стоимости замены стойки во время будущей реконфигурации.

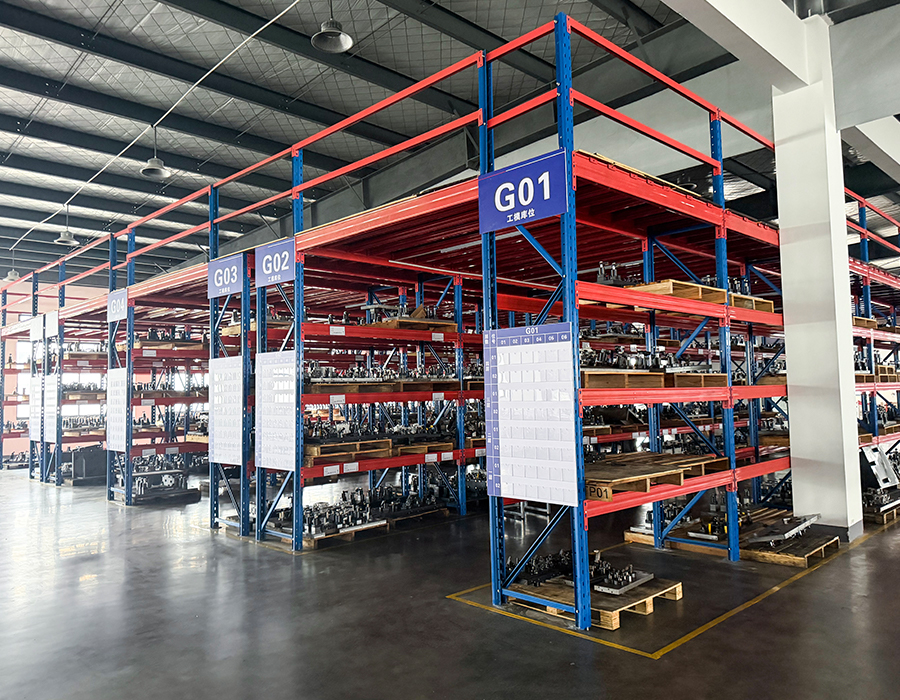

Стандартизация ширины и глубины отсеков для всего парка стеллажей обеспечивает взаимозаменяемость компонентов между парками — балки, панели полок и распорки из одного блока можно переносить в другой без проблем с совместимостью. Эта взаимозаменяемость теряется, если в парке используются разные стандарты ширины отсеков, даже в пределах ассортимента продукции одного и того же производителя. Предприятия с большим парком стеллажей получают выгоду от установления единой стандартной ширины и глубины отсека для каждого класса стеллажей — тяжелых, средних и т. д. — и соблюдения этого стандарта при всех будущих покупках, даже если нестандартные размеры кажутся решающими для решения конкретной краткосрочной проблемы с пространством.

Наши промышленные стеллажные системы для тяжелых условий эксплуатации без болтов разработаны с учетом взаимозаменяемости компонентов в качестве основного принципа продукта во всем нашем ассортименте: расположение вертикальных пазов, размеры соединителей балок и геометрия опор панелей стандартизированы для всех классов высоты и нагрузки, где это позволяют структурные требования, а это означает, что предприятие, расширяющее или реконфигурирующее свое хранилище с течением времени, может смешивать компоненты из разных закупочных партий без проблем с совместимостью. Благодаря годовой производственной мощности в 180 000 комплектов и соблюдению единых производственных стандартов на шести производственных линиях, компоненты для замены и расширения остаются доступными и имеют одинаковые размеры на протяжении всего срока службы установленной системы.
