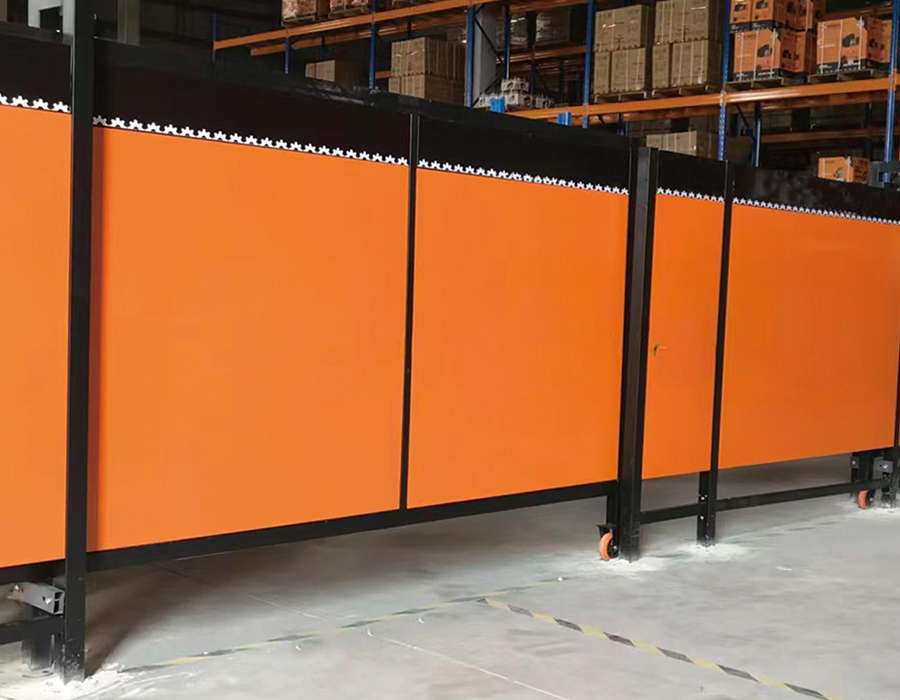

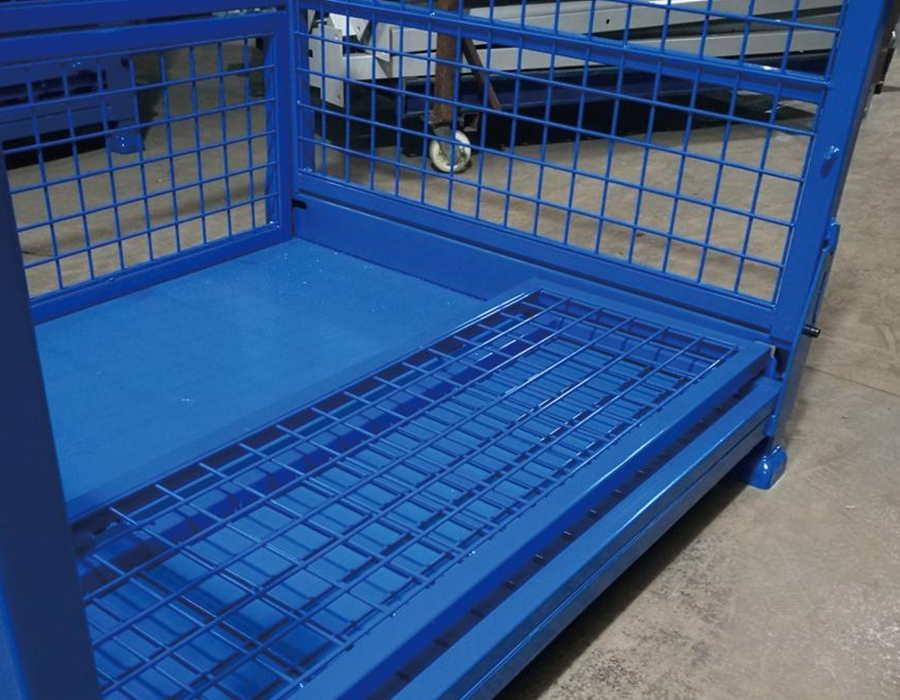

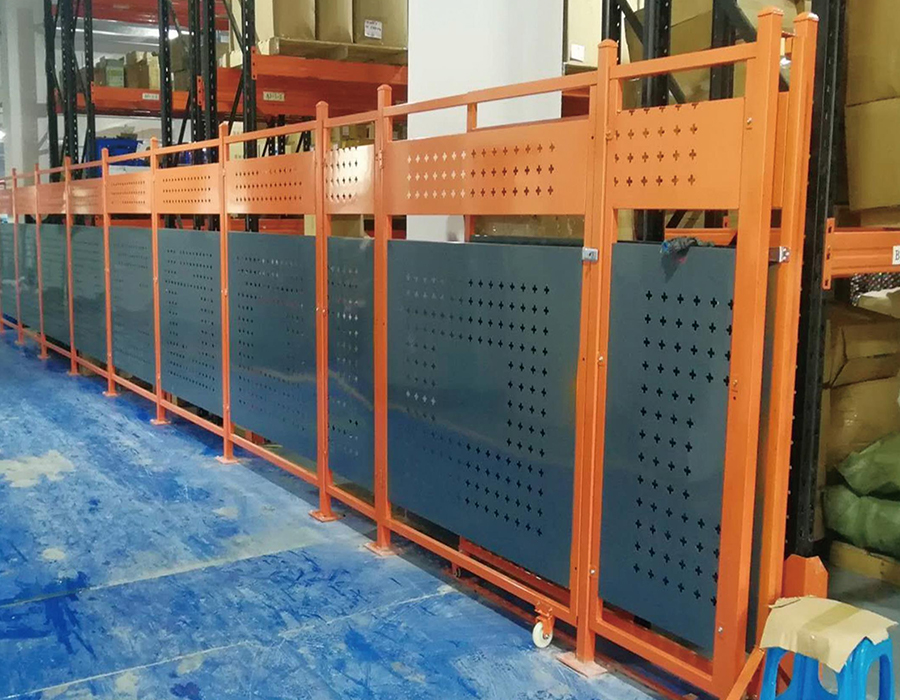

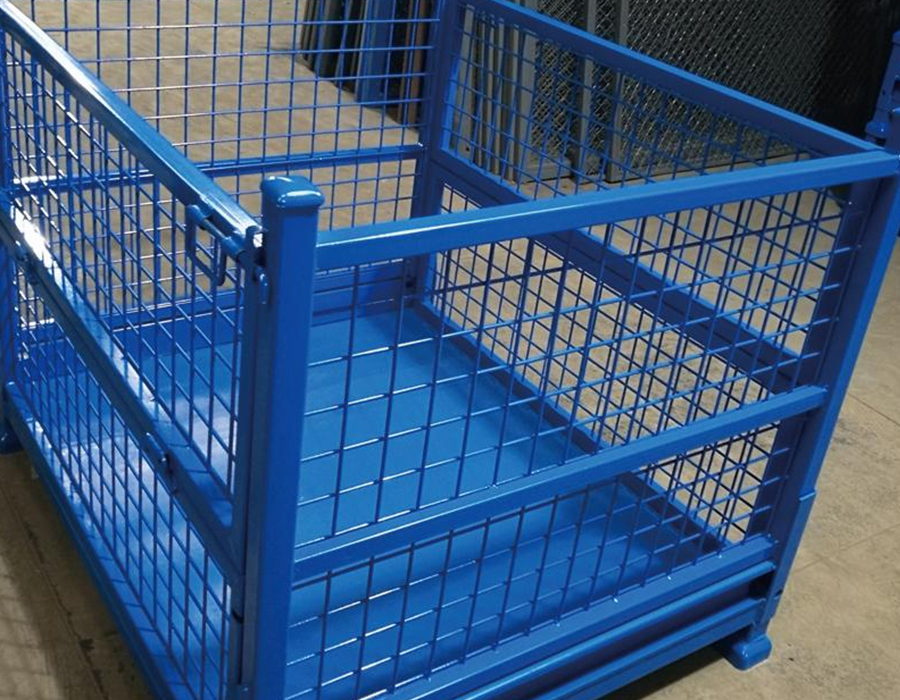

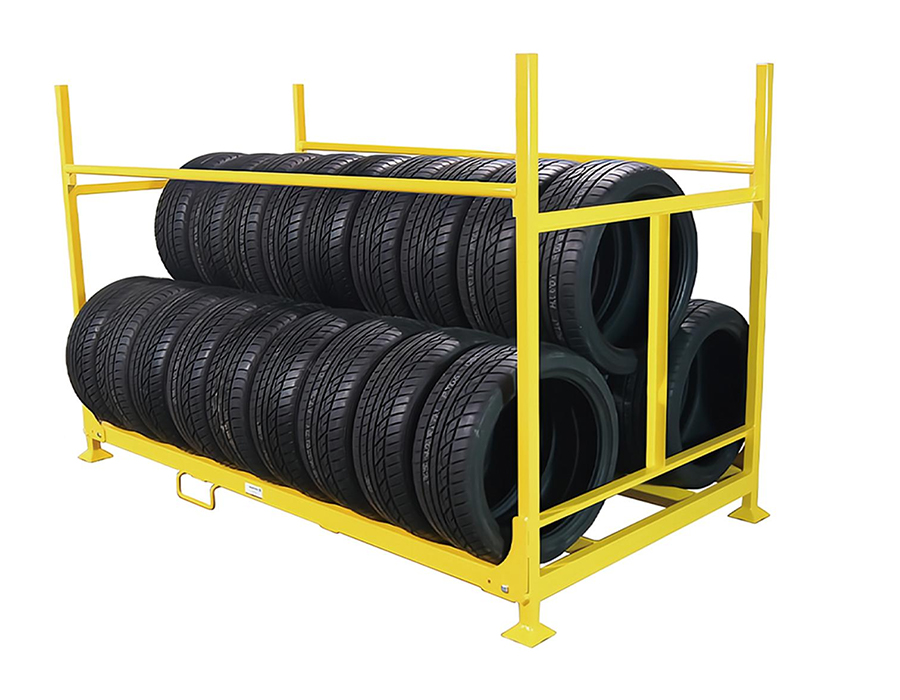

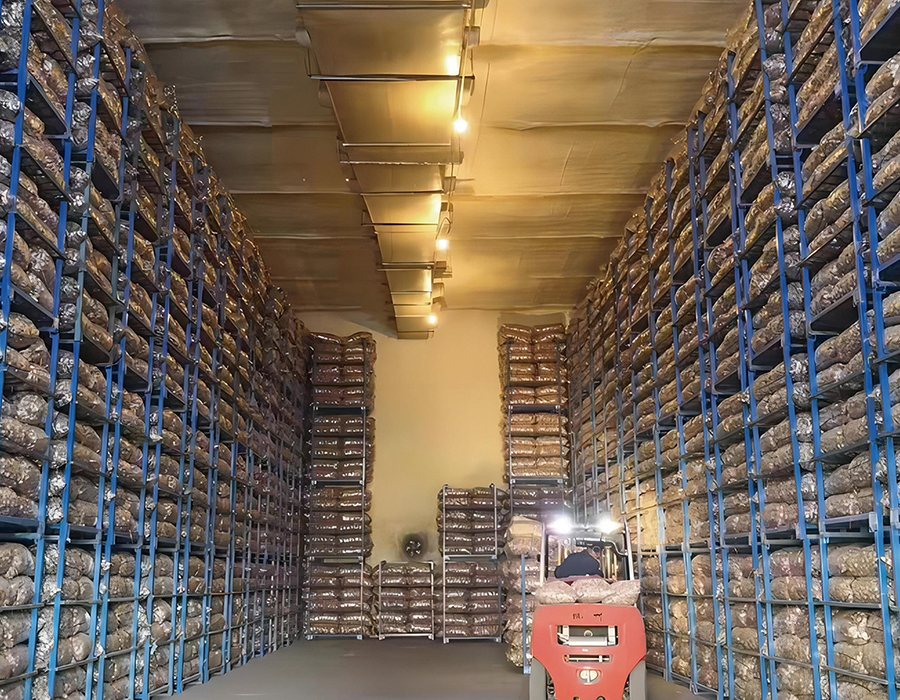

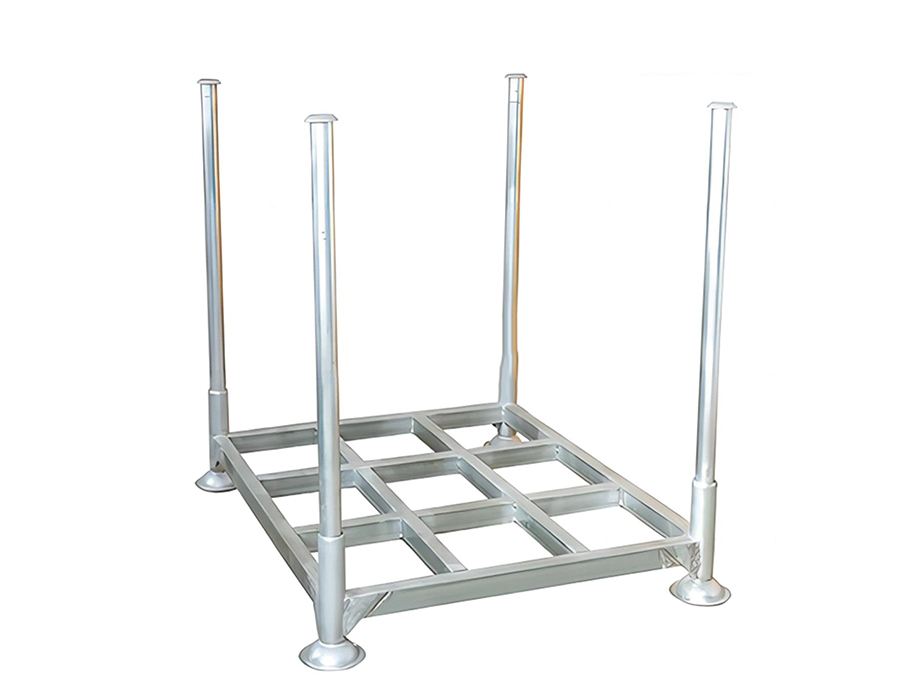

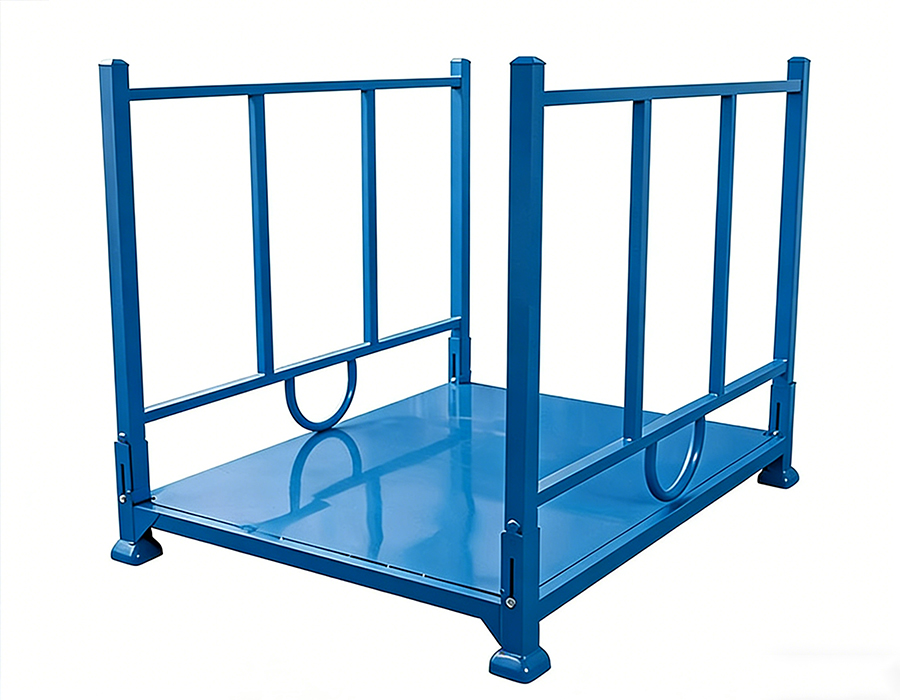

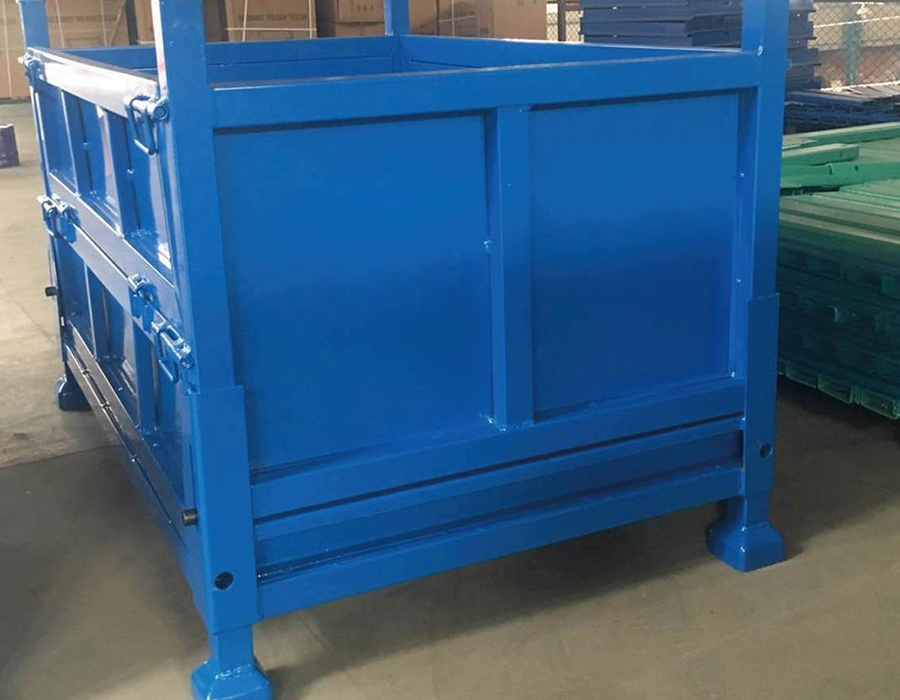

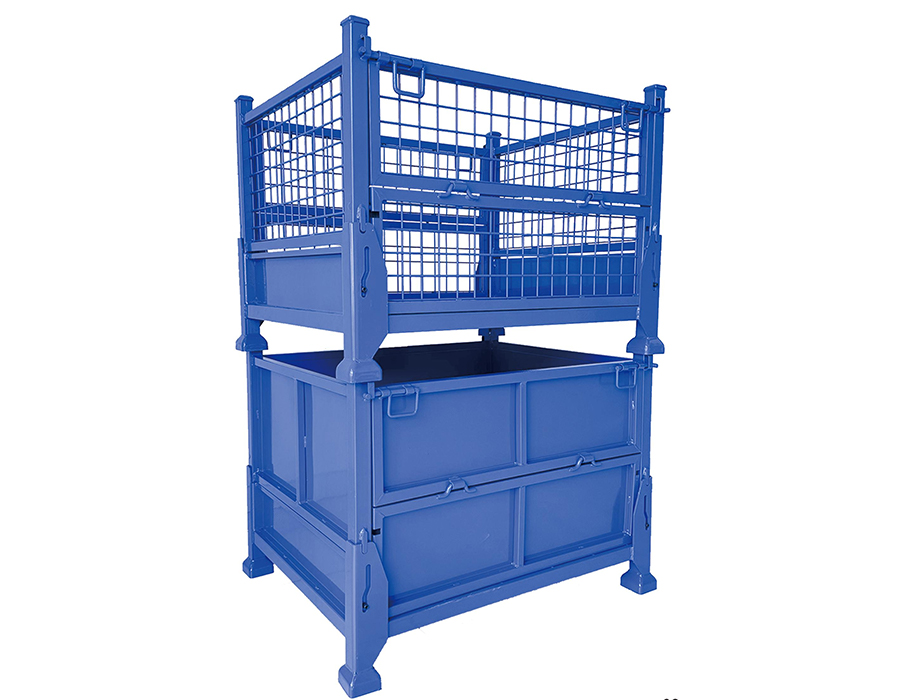

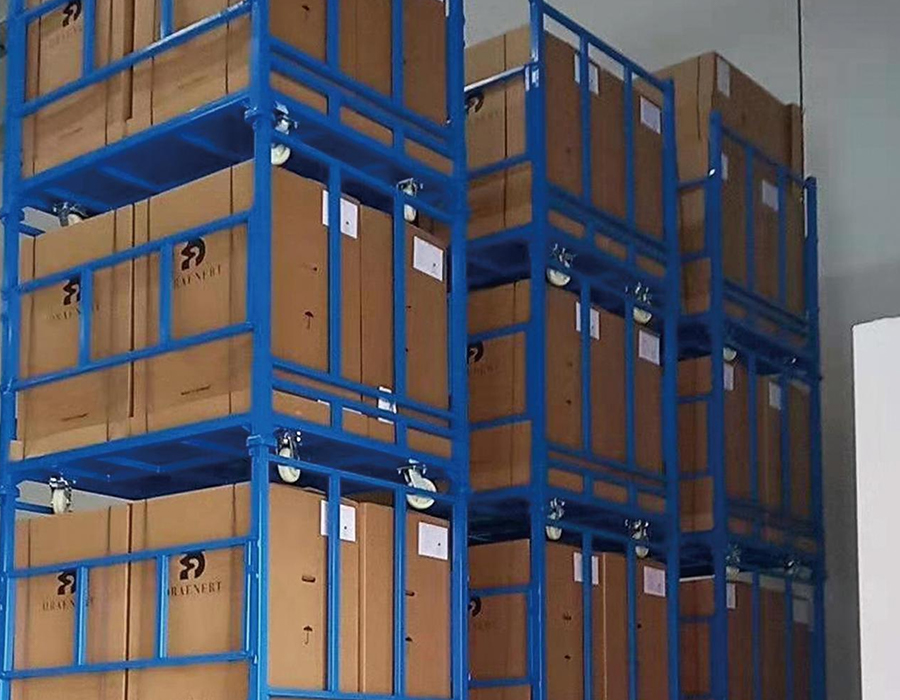

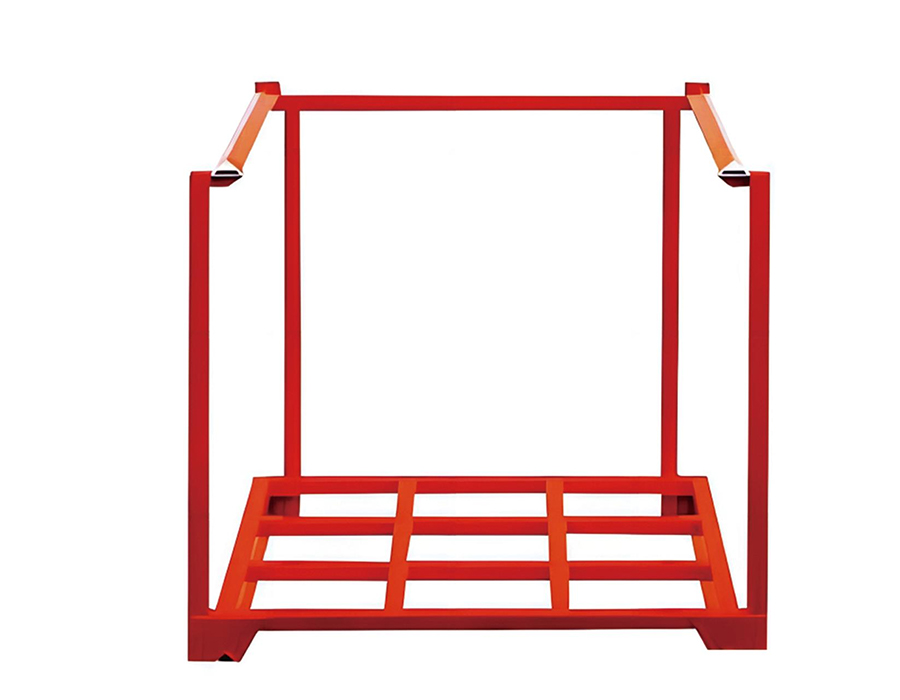

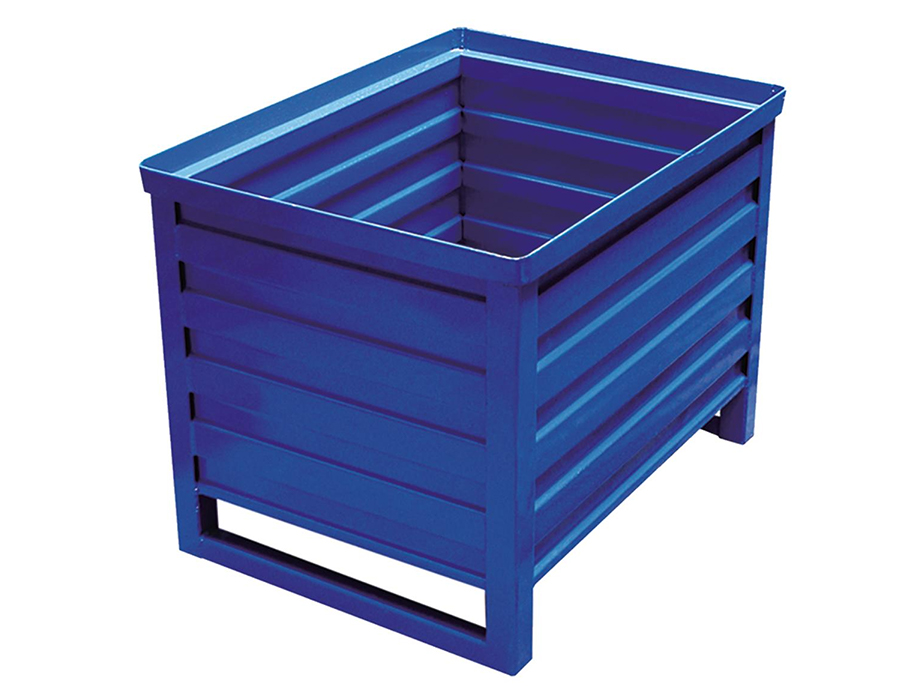

Стеллажи для материалов промышленных мастерских

Соответствие типологии стеллажей схемам потоков материалов в цеху

Стеллажи для хранения материалов в промышленных цехах выполняют принципиально иную операционную роль, чем складские стеллажи: они располагаются внутри производственных линий или непосредственно рядом с ними, а это означает, что частота доступа, скорость извлечения и эргономичный охват напрямую влияют на пропускную способность продукции, а не только на эффективность хранения. Выбор типологии стеллажа на основе только грузоподъемности и занимаемой площади (без моделирования схемы потока материалов, которую должен поддерживать стеллаж) приводит к созданию таких конфигураций хранения, которые технически удерживают материал, но создают трение при обращении, которое замедляет производственные циклы и увеличивает утомляемость оператора.

Критическое различие заключается между статическим хранилищем и динамическим потоком. Для материалов с высокой частотой извлечения — крепежных деталей, расходных материалов, узлов, подготовленных для немедленного использования, — требуются стеллажи, сконфигурированные для извлечения одним движением без изменения положения соседних предметов. Стеллажи с гравитационной подачей, наклонные системы бункеров и консольные стеллажи с открытой лицевой панелью удовлетворяют этому требованию с помощью различных механизмов: в стеллажах с поточной подачей используются наклонные ролики для автоматического продвижения материала вперед после каждой комплектации; В системах наклонных контейнеров используются полки с фиксированным углом, благодаря которым мелкие детали остаются видимыми и доступными с передней стороны; Консольные стеллажи обеспечивают беспрепятственный боковой доступ к длинным пруткам, профилям или трубам без необходимости маневрирования вокруг препятствий на колонне. Материалы с меньшей частотой извлечения, но с большим индивидуальным весом — необработанные отливки, тяжелая оснастка, рулонный прокат — лучше обслуживаются стеллажами с плоской платформой или выдвижными ящиками, расположенными рядом с погрузочно-разгрузочным оборудованием, где доступ к вилочному погрузчику или крану имеет приоритет над соображениями эргономики.

Планировка цеха также определяет, будет ли доступ к стойке односторонним или двусторонним. На производственных линиях с операторскими станциями по обе стороны стеллажа двусторонний доступ — когда стеллаж открыт с обеих сторон — значительно увеличивает количество позиций комплектации, доступных с каждой станции. Односторонние стеллажи, расположенные спиной к стене, восстанавливают глубину пола, но ограничивают поток доступа в одном направлении, создавая узкие места, когда нескольким операторам требуется одновременный доступ к соседним материалам. Определение требований к направлению доступа до завершения спецификации стойки предотвращает распространенный результат установки односторонних стоек в местах, где двусторонний доступ был необходим с эксплуатационной точки зрения.

Передача вибрации от производственного оборудования и ее влияние на целостность конструкции стеллажа

Промышленные мастерские, в которых расположены штамповочные прессы, обрабатывающие центры с ЧПУ, ковочное оборудование или высокоскоростная автоматизация сборки, генерируют непрерывную и периодическую вибрацию, которая передается через конструкцию здания на любой складской стеллаж, прикрепленный к полу цеха или лежащий на нем. Эта вибрационная нагрузка полностью отсутствует в стандартных номинальных нагрузках на стойку, которые рассчитываются в условиях статических испытаний, однако она присутствует в каждый час работы стойки, установленной рядом с производственным оборудованием, накапливая усталостные повреждения в сварных соединениях и крепежных соединениях, которые были бы конструктивно прочными в чисто статических условиях эксплуатации.

Механизм повреждения стеллажей вибрацией концентрируется в двух местах: сварные соединения между кронштейнами полок и вертикальными колоннами и анкерные болтовые соединения в основании стеллажа. Сварные соединения стандартных стеллажей для хранения материалов в мастерских рассчитаны на статические сдвиговые и растягивающие нагрузки; циклическая вибрационная нагрузка создает переменное напряжение, которое приводит к появлению усталостных трещин на концах сварного шва — геометрической неоднородности на краю сварного шва, где концентрация напряжений самая высокая. Для возникновения усталостных трещин на краях сварных швов при циклической нагрузке требуются амплитуды напряжений, значительно меньшие предела текучести материала. Это означает, что в соединении, которое выглядит структурно адекватным при статической нагрузке, могут образовываться трещины после тысяч циклов вибрации при уровнях напряжения, которые никогда не вызывают видимой деформации при однократном приложении нагрузки.

Практические меры противодействия стеллажам, установленным в цехах с высокой вибрацией, делятся на две категории: изоляция и усиление. Антивибрационные изолирующие прокладки — плотные резиновые или эластомерные композитные крепления, размещаемые под ножками основания стойки, — ослабляют амплитуду вибрации, передаваемой от пола в конструкцию стойки, на 40–70 % в зависимости от жесткости прокладки и преобладающей частоты вибрации. Меры по усилению включают в себя применение сварных швов с полным проваром, а не угловых сварных швов в соединениях кронштейна с колонной, добавление косынок в местах соединений, подвергающихся высоким нагрузкам, а также использование стопорных шайб или составов для фиксации резьбы на всех болтовых соединениях, которые в противном случае постепенно ослаблялись бы под действием вибрации. Интервалы проверки стеллажей в средах с высокой вибрацией должны составлять половину стандартного интервала, применимого к стационарным складским установкам, с особым вниманием к состоянию сварных швов и сохранению крутящего момента анкерных болтов.

Расположение стойки относительно производственной линии. Эргономичные зоны доступа.

Пространственное соотношение между стойкой для хранения материалов в промышленном цехе и рабочим местом оператора является не только проблемой планирования хранения, но и инженерной проблемой человеческого фактора. Материалы, расположенные за пределами удобной для оператора зоны досягаемости — трехмерной зоны, достижимой без чрезмерного сгибания туловища, подъема плеч или боковых шагов — требуют корректировок позы, которые в совокупности способствуют мышечно-скелетной нагрузке в течение производственной смены. При часто повторяющихся операциях сборки, когда операторы обращаются к стеллажному хранилищу десятки или сотни раз за смену, эргономическое качество позиционирования стеллажей оказывает заметное влияние как на состояние здоровья операторов, так и на устойчивую скорость производства.

Эргономичные зоны досягаемости, необходимые для размещения стоек в мастерской, определяются относительно положения стоя оператора и нормальной рабочей высоты. Для стоящего оператора среднего роста:

• Основная зона досягаемости (высота от груди до плеч, глубина на расстоянии вытянутой руки, центр по средней линии тела): Зона, требующая наименьших усилий и отклонений позы. Высокочастотные материалы — детали, собираемые более 20 раз в час — должны располагаться исключительно в этой зоне. Высота полок 900–1400 мм и глубина полок 400–500 мм от передней поверхности размещают материалы в этой зоне для большинства ростов операторов.
• Вторичная зона досягаемости (высота от талии до головы, длина вытянутой руки): Приемлемо для материалов, к которым осуществляется доступ 5–20 раз в час, требующих некоторой корректировки плеч или туловища, но без постоянной неловкой позы. В эту зону обычно попадают полки высотой 600–1600 мм и глубиной до 600 мм.
• Третичная зона досягаемости (ниже талии, выше уровня головы или требующая бокового шага): Подходит только для материалов, к которым обращаются менее 5 раз в час. Сюда попадают самые нижние уровни полок высотой менее 400 мм и верхние полки высотой более 1700 мм. Хранение тяжелых предметов в третичной зоне, особенно ниже уровня колена, представляет собой значительный фактор риска при ручном обращении, которого следует избегать, независимо от того, насколько редко эти предметы извлекаются.

Стеллажи для хранения материалов в мастерских часто устанавливаются на высоте, обеспечивающей максимальный объем хранения на занимаемую площадь, без привязки к этим зонам — укладывая материалы на высоту 2000 или 2200 мм для экономии вертикального пространства. Это подходит для редко используемых архивов или буферных запасов, но это контрпродуктивный выбор для материалов, к которым осуществляется доступ несколько раз за смену. Ограничение высоты стойки для активного выбора до 1600 мм и принятие уменьшенной плотности хранения на занимаемой площади является законным эргономическим инженерным компромиссом, когда определяющим эксплуатационным требованием является частое повторение доступа.

Конфигурация консольной стойки для длинных и нестандартных материалов в мастерской

Консольные стеллажи являются подходящим структурным решением для хранения длинномерных прутков, профилей, труб, листового металла, древесины и других материалов, длина которых делает их несовместимыми со стандартными многобалочными стеллажами. Механика консольного хранения, при которой горизонтальные рычаги выступают из центральной вертикальной колонны без поперечных балок, закрывающих всю длину зоны хранения, устраняет ограничения в обращении, которые возникают, когда длинные материалы необходимо пропускать через вертикальные препятствия во время погрузки и извлечения. Однако структурное поведение консольных рычагов под нагрузкой более сложное, чем у стандартных полок и балок, а неправильная спецификация длины рычага, грузоподъемности рычага или сечения колонны приводит к прогибу, опрокидыванию колонны или разрушению соединения основания с большей вероятностью, чем эквивалентные ошибки в обычных стеллажах.

Определяющим структурным действием консольной стойки является изгиб, а не сдвиг или сжатие. Консольный рычаг, нагруженный на кончике, создает изгибающий момент в месте соединения рычага с колонной, равный произведению нагрузки на рычаг и длину рычага — соотношение, которое означает, что удвоение длины рычага увеличивает требуемую прочность соединения для той же нагрузки в четыре раза, а не удваивает ее. Поэтому длинные рычаги, перевозящие тяжелые материалы, создают очень большие моменты в соединении колонны, которым должны противостоять одновременно сварной шов кронштейна рычага и секция колонны. В секциях колонн для консольных стеллажей для тяжелых условий эксплуатации обычно используются двутавровые профили или C-образные профили, ориентированные своей сильной осью в плоскости нагрузки рычага - при неправильной ориентации одна и та же секция колонны может иметь лишь одну четверть сопротивления изгибу по сильной оси.

Конструкция колонного основания для консольных стоек должна учитывать опрокидывающие моменты, которые однозначно велики по сравнению с занимаемой площадью стойки. В отличие от эстакадных стеллажей, где колонны нагружаются в основном на сжатие, консольные колонны испытывают значительный изгиб в основании из-за момента, передаваемого от нагруженных рычагов. Этот базовый момент создает подъемную силу на анкере основания со стороны растяжения, которая может превышать по величине сжимающую нагрузку на колонну, когда рычаги сильно нагружены и длинные. Опорные плиты для консольных стоек должны иметь такие размеры и быть закреплены так, чтобы противостоять этой подъемной силе, а не просто сжимающей нагрузке - различие, которое обычно упускается из виду в общих спецификациях, которые адаптируют стандартные детали анкеров основания стойки к консольным применениям.

Интеграция стеллажей с материалами в мастерской с канбаном и системой пополнения запасов

Системы вытягивания бережливого производства — канбан, пополнение запасов с двумя контейнерами и минимальный-максимальный контроль запасов — предъявляют особые физические требования к стеллажам для хранения материалов в мастерских, которым стандартные конфигурации каталога редко удовлетворяют без изменений. Основное требование к вытягивающей системе заключается в том, чтобы стеллаж для хранения делал состояние запасов видимым и доступным для принятия мер без активного подсчета или системных запросов: оператор, смотрящий на стеллаж, должен иметь возможность немедленно определить, достаточен ли запас, приближается ли он к уровню повторного заказа или исчерпан, и инициировать пополнение с помощью физического сигнала — карты, пустой корзины или визуального маркера — не прерывая производственную задачу.

Проточные стеллажи — системы с наклонными роликами или колесными гусеницами, в которых новый товар загружается сзади, а комплектуется спереди — являются наиболее эффективной физической инфраструктурой для систем канбан с двумя бункерами и FIFO. Когда передний контейнер опорожняется, он удаляется, чтобы запустить пополнение, а задний контейнер выкатывается вперед и становится активной позицией комплектования. Стойка физически обеспечивает вращение FIFO без дисциплины оператора или маркировки: товар поступает с одной стороны и выходит с другой в той последовательности, в которой он был загружен. Такое автоматическое определение последовательности особенно ценно в мастерских, где хранятся материалы со сроками годности, временем отверждения или требованиями к отслеживаемости партий — клеи, смазочные материалы, покрытия и расходные материалы, где использование самых старых запасов в первую очередь является требованием обеспечения качества, а не просто предпочтением запасов.

Для более тяжелых материалов, которые невозможно транспортировать самотеком, пополнение осуществляется в два контейнера с использованием расположенных рядом стоек одинаковой вместимости с визуальным разделителем и держателем карточек канбан, установленными на передней стороне каждого положения. Когда активная позиция исчерпана, карта канбан физически удаляется и отправляется в точку снабжения — либо на основной склад, либо к внешнему поставщику — а оператор переходит на вторую позицию. Требование к конструкции стеллажа заключается в том, чтобы обе позиции были одинаково доступны с рабочей стороны оператора, разделитель между позициями был хорошо виден и несъемным, а не подвижной этикеткой, а держатель карты канбан располагался так, чтобы полная карта была видна из прохода, не приближаясь к лицевой стороне стойки. Наши стеллажи для хранения материалов для промышленных цехов доступны со встроенными держателями карт канбан и маркерами цветовых зон в качестве стандартной конфигурации, разработанной в ответ на требования бережливого производства клиентов, занимающихся производством автомобилей и электроники, по всей нашей клиентской базе в Восточном Китае.

Стратегии защиты от опрокидывания отдельно стоящих стеллажей для мастерских в динамичных средах

Полы цехов более динамично активны, чем складские помещения: вилочные погрузчики, автоматические управляемые транспортные средства (AGV), мостовые краны и тележки с ручным приводом работают в непосредственной близости от складских стеллажей, а совокупное воздействие вибрации пола, случайных ударов и волн давления воздуха от быстрого движения транспортных средств создает дестабилизирующие силы на отдельно стоящие стеллажи, которые отсутствуют или минимальны в статических складских условиях. Таким образом, защита от опрокидывания стеллажей для хранения материалов в промышленных цехах должна учитывать более широкий диапазон случаев дестабилизирующей нагрузки, чем предусматривают стандартные спецификации крепления складских стеллажей.

Наиболее надежной мерой защиты от опрокидывания является прямое крепление к полу с помощью правильно подобранных анкерных болтов. Это исключает риск опрокидывания, обеспечивая положительное механическое удержание, а не полагаясь на собственный вес стойки и трение основания. Однако состояние пола в цехе часто усложняет прямое крепление: бетонные плиты могут содержать встроенные трубопроводы, нагревательные элементы или схемы армирования, которые ограничивают размещение анкеров; полы с эпоксидным покрытием или химически обработанные полы могут препятствовать сверлению; а планировка цеха, требующая частого перемещения стеллажей, делает постоянные анкеры практически непрактичными. Если прямое прикрепление невозможно, необходимо объединить альтернативные стратегии для достижения эквивалентной стабильности:

• Выносные опоры, предотвращающие опрокидывание: Удлиненные опорные пластины основания, выступающие наружу за пределы основания стойки, увеличивают эффективную ширину основания и повышают порог опрокидывания за счет увеличения расстояния между центром тяжести стойки и потенциальной точкой опоры опрокидывания в самой внешней точке контакта основания. Выносные ножки увеличивают занимаемую площадь, не увеличивая при этом объема хранения, поэтому они наиболее практичны там, где площадь рядом со стойкой уже незанята по эксплуатационным причинам.
• Соединение стойки «спина к спине»: Соединение двух стоек спина к спине с помощью жестких соединительных стержней создает комбинированный блок с двойной глубиной основания и гораздо более высокой устойчивостью к опрокидыванию вперед-назад, чем любая стойка по отдельности. Эта конфигурация также повышает конструктивную эффективность обеих стоек, обеспечивая взаимное крепление против бокового раскачивания. Ограничением является то, что двусторонний доступ исключается на соединенных задних сторонах, поэтому этот подход подходит только в том случае, если обе стойки имеют конструкцию с односторонним доступом.
• Балластные опорные рамы: Добавление съемного балласта — обычно чугунного или стального стержня в специально отведенных карманах основания — к раме основания стойки увеличивает стабилизирующий момент, обеспечиваемый собственным весом стойки без ее крепления к полу. Этот подход эффективен для легких стоек в условиях умеренной вибрации, но усложняет манипуляции, когда стойку необходимо переместить, и не обеспечивает такой же положительной фиксации, как механическое крепление при высоких ударных нагрузках.

Зонирование стеллажей для опасных и регламентированных материалов цеха

Стеллажи для хранения материалов в промышленных мастерских регулярно храните материалы, подлежащие нормативному контролю — легковоспламеняющиеся растворители, сжатые газы, химически активные химикаты, контролируемые вещества, используемые в процессах обработки поверхности, а также материалы с определенными требованиями к разделению в соответствии с нормами пожарной безопасности или правилами перевозки. Физическая конфигурация стеллажей для хранения материалов в цехах в зонах, содержащих эти материалы, должна удовлетворять не только требованиям к нагрузке и доступу, но и расстояниям пространственного разделения, условиям локализации и требованиям вентиляции, которые определяются конкретной классификацией опасности каждого хранимого материала, а не общей практикой хранения.

Хранение легковоспламеняющихся жидкостей на стеллажах мастерских представляет собой наиболее распространенную проблему соблюдения требований. Многие предприятия хранят небольшие количества легковоспламеняющихся чистящих растворителей, смазочных материалов или клеев на стандартных открытых стеллажах рядом с производственным оборудованием, обращаясь с ними как с обычными расходными материалами. Такая практика часто не соответствует нормам пожарной безопасности, которые требуют отделения легковоспламеняющихся жидкостей от источников возгорания, локализации разливов с помощью обвалованных лотков или специальных шкафов для хранения, а также количественных ограничений на объем легковоспламеняющихся материалов, которые могут храниться на открытой производственной площадке. Конфигурации стеллажей для соответствующего хранения легковоспламеняющихся жидкостей должны включать в себя вторичную защитную емкость — обвалованные стальные лотки под каждым уровнем полки с удерживающим объемом не менее 110 % от объема самого большого контейнера на этой полке — и должны быть расположены на минимальном расстоянии от источников тепла, электрических панелей и оборудования, вызывающего возгорание, указанного применимым стандартом пожарной безопасности.

Для хранения баллонов со сжатым газом на стеллажах в мастерской требуются специальные системы фиксации баллонов, а не просто размещение баллонов на полке с привязанной спереди веревкой. Баллоны, хранящиеся вертикально, должны быть индивидуально закреплены цепью, ремнем или стержнем на высоте двух третей высоты баллона, прикрепленным к фиксированному элементу конструкции стойки, способному противостоять боковой опрокидывающей силе падения баллона. Для баллонов, хранящихся горизонтально, требуются опоры, которые предотвращают перекатывание и обеспечивают доступность защитного колпачка клапана для осмотра. Совместное хранение окислителей и легковоспламеняющихся веществ на одной стойке — даже на разных полках — запрещено большинством правил пожарной безопасности и требует физического разделения либо на 3-метровом свободном расстоянии, либо на 30-минутной противопожарной перегородке.

Отслеживание материалов и разделение партий при проектировании стеллажей для хранения в мастерских

Производственные процессы, на которые распространяются системы управления качеством — ISO 9001, IATF 16949, AS9100 и аналогичные стандарты — налагают требования по отслеживанию материалов, которые распространяются непосредственно на физическое проектирование и расположение стеллажей для хранения материалов в цехах. Система хранения должна поддерживать однозначную идентификацию материала, разделение партий или партий, карантинное разделение и ротацию в порядке очереди таким образом, чтобы это можно было проверить посредством аудита, не требуя от операторов запроса компьютерной системы при каждом изъятии материала. Конфигурации стоек, которые физически не обеспечивают соблюдение этих требований, зависят от соблюдения оператором правил маркировки и размещения — режим надежности, который постоянно приводит к сбоям в отслеживании в условиях производственного давления.

Разделение партий является наиболее физически требовательным требованием к отслеживаемости при проектировании стеллажей. Если две партии одного и того же материала с разными номерами партий, кодами плавки или датами сертификации должны храниться одновременно, на стойке должны быть предусмотрены физически разные места хранения, а не соседние позиции на одной и той же полке, разделенные только этикеткой, и она должна предотвращать случайное смешивание во время извлечения. Выделенные уровни полок для каждой партии, разделенные видимыми физическими перегородками со встроенными держателями этикеток, представляют собой минимальную достаточную конфигурацию. В идеале каждая партия занимает физически ограниченную зону — отдельное полочное отделение с боковыми барьерами во всю высоту — так, чтобы изъятое количество могло поступить только из одной идентифицируемой партии, независимо от уровня внимания оператора.

Конструкция карантинных стеллажей требует, чтобы несоответствующие или подозрительные материалы хранились в месте, к которому физически невозможно получить доступ в рамках обычных рабочих процессов вывода продукции. Карантинный стеллаж, расположенный рядом со стандартным стеллажем для производственных материалов и отличающийся только красной этикеткой или маркирующей лентой, представляет собой риск отслеживания в любой среде, где производственное давление создает ярлыки. Эффективное карантинное хранилище использует физический контроль доступа — запираемый стеллаж, отдельное помещение или, как минимум, четко различимую физическую зону, отделенную от зоны производственного хранения видимым пограничным маркером, который нельзя пересечь без преднамеренного действия. В Huijian мы проектируем стеллажи для хранения материалов в промышленных цехах со специальными вариантами карантинных отсеков — запираемыми секциями, интегрированными в основную конструкцию стеллажа — именно потому, что системы отслеживания, которыми пользуются наши клиенты-производители, требуют такого уровня физического обеспечения, а не только дисциплины в отношении маркировки. Наш центр исследований и разработок площадью 1500 квадратных метров позволяет нам разрабатывать конфигурации для конкретных приложений, отвечающие этим эксплуатационным требованиям, в виде инженерных решений, а не модификаций на месте.
