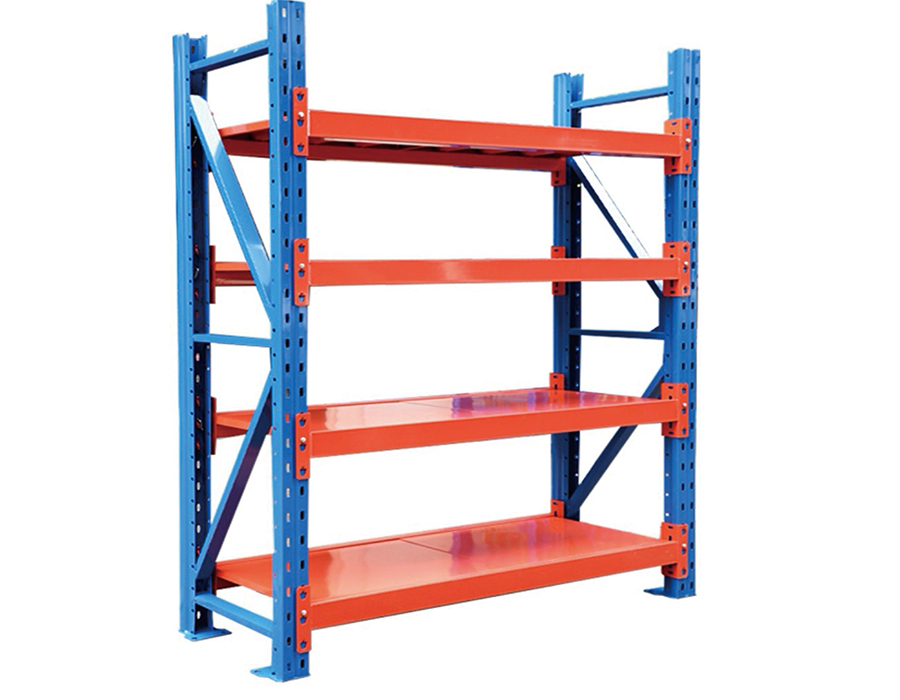

Безболтовые стеллажи средней нагрузки (500–800 кг/слой)

Как толщина стали и форма профиля определяют производительность стеллажей средней нагрузки

Безболтовые стеллажи средней нагрузки занимает золотую середину с точки зрения структурных требований: он должен выдерживать нагрузку на одну полку обычно от 200 до 500 кг, оставаясь при этом экономически эффективным и допускающим реконфигурацию. Двумя переменными, которые определяют, действительно ли устройство соответствует этим характеристикам, являются калибр базовой стали и геометрия холоднокатаного профиля балки. Эти два фактора взаимодействуют: более толстый калибр в неглубоком С-профиле будет уступать немного более тонкому калибру, сформированному в профиль закрытого коробчатого или шляпчатого сечения, поскольку момент инерции поперечного сечения, а не вес сырья, определяет сопротивление изгибу.

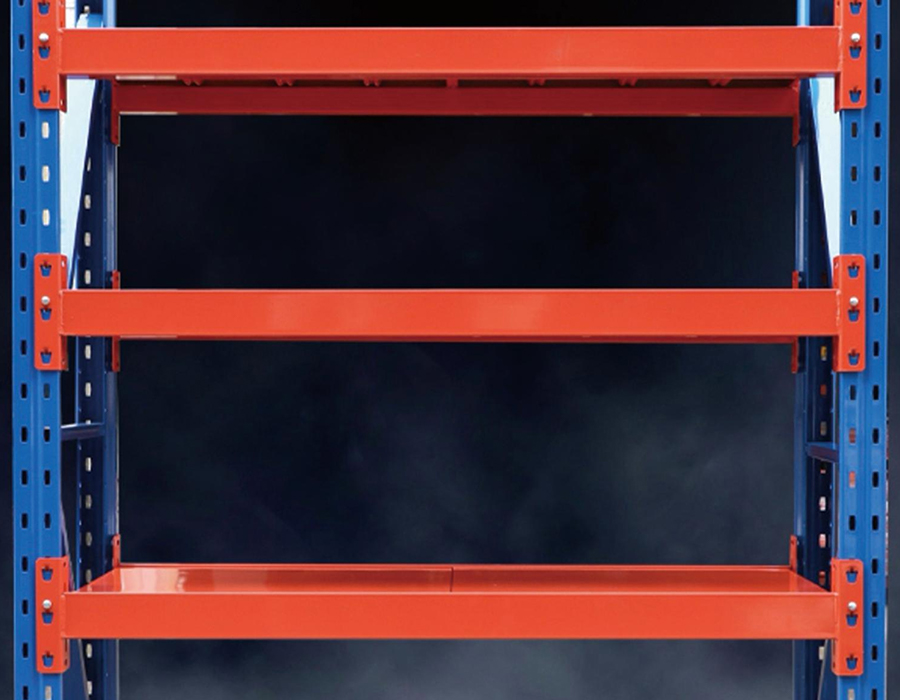

На практике балки средней нагрузки чаще всего производятся из холоднокатаной стали толщиной 1,5 мм, 1,8 мм или 2,0 мм. Скачок с 1,5 мм до 2,0 мм увеличивает вес балки примерно на 33%, но в сочетании с оптимизированным профилем шляпчатого сечения несущая способность может улучшиться на 50–70% при эквивалентных пролетах. Вот почему два стеллажа с одинаковой ценой, но разными характеристиками могут совершенно по-разному работать в полевых условиях. В Huijian наши профили балок для средней нагрузки разрабатываются в собственном научно-исследовательском центре, чтобы сбалансировать эффективность использования материалов и конструкционную производительность — различие, которое становится очевидным, когда вы сравниваете кривые прогиба, а не просто цифры номинальной нагрузки.

Структурная логика, лежащая в основе схем перфорации вертикальных колонн

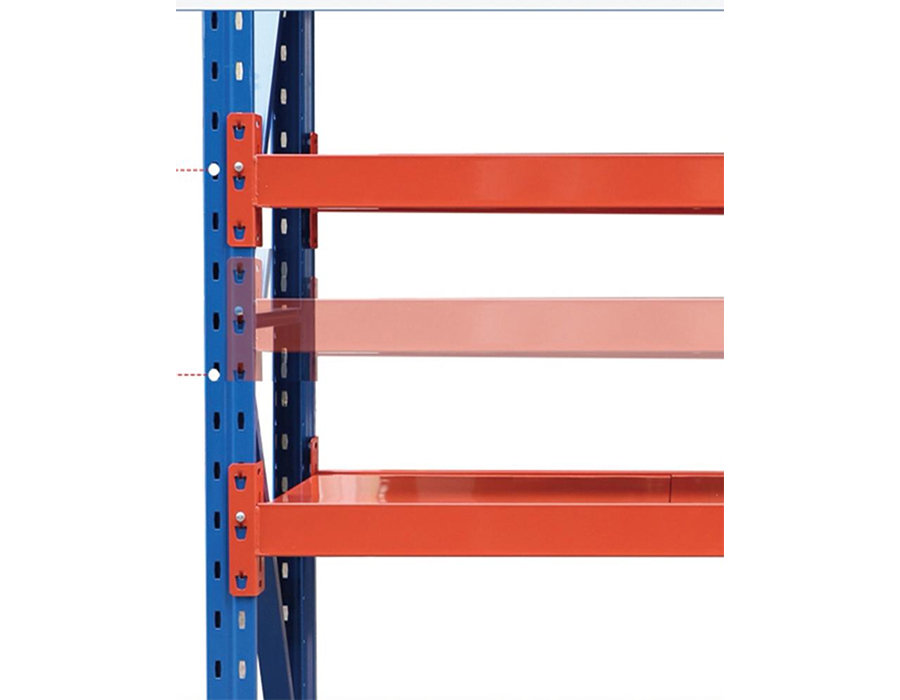

Вертикальная колонна с прорезями или перфорацией является определяющим элементом безболтовых стеллажей, однако сам рисунок перфорации редко проверяется во время закупок. Перфорация колонны выполняет одновременно две функции: обеспечивает точки соединения соединителей балок и уменьшает чистую площадь поперечного сечения колонны, что напрямую влияет на способность выдерживать сжимающую нагрузку. Эти две цели находятся в противоречии: больше отверстий для перфорации означает большую гибкость, но меньшую прочность колонны.

Стойки средней нагрузки должны тщательно учитывать этот компромисс. Колонна с шагом прорезей 50 мм по всей высоте будет иметь значительно более низкий момент сопротивления сечения, чем колонна с шагом 50 мм только в средней зоне и твердой сталью вверху и внизу, где достигаются пиковые концентрации сжимающих напряжений. Высококачественные колонны средней нагрузки также имеют рельефные ребра или продольные складки жесткости в стенке колонны между рядами перфорации, которые восстанавливают жесткость на кручение, которую устраняют пазы. При оценке вертикальных колонн обращайте внимание на эти элементы жесткости, а не полагайтесь исключительно на заявленную толщину.

Форма поперечного сечения колонны также имеет значение. Стойки из квадратных труб обеспечивают сбалансированное сопротивление по обеим горизонтальным осям, что полезно в двухрядных конфигурациях, где боковые нагрузки приходят с двух направлений. Стойки с открытой спинкой или С-образным каналом экономят материальные затраты, но их необходимо более жестко фиксировать или соединять сзади, чтобы предотвратить скручивание под эксцентрическими нагрузками. Для средних условий эксплуатации с нагрузкой на полки более 300 кг на уровень стойки с квадратными трубами, как правило, являются более безопасными.

Номинальные значения грузоподъемности: статические, динамические и UDL — что измеряет каждый

Стеллажи средней грузоподъемности продаются с номинальной нагрузкой, которая не всегда согласована у поставщиков. Понимание того, что измеряет каждый тип рейтинга, необходимо для точного определения.

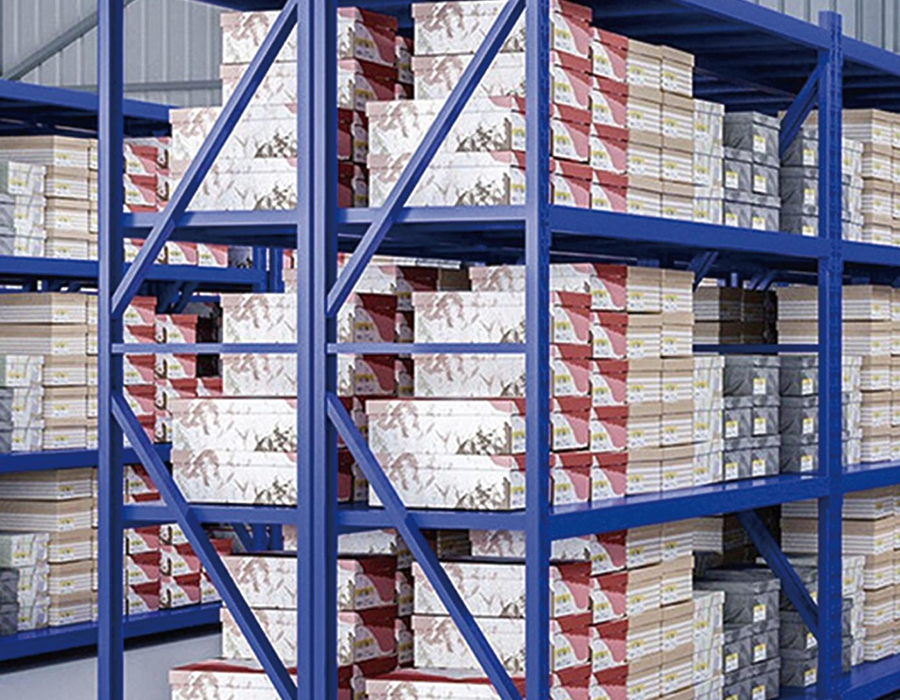

В реальных сценариях склада предположение UDL практически никогда не выполняется. Картонные коробки, сложенные на полке, лежат на своих основаниях, часто занимая менее 60% поверхности полки, что создает профиль концентрированной нагрузки, значительно хуже, чем предсказывает модель UDL. Надежное эмпирическое правило заключается в применении коэффициента снижения номинальных характеристик в 0,7 раза к заявленной емкости UDL, когда площадь хранимого товара составляет менее половины площади полки.

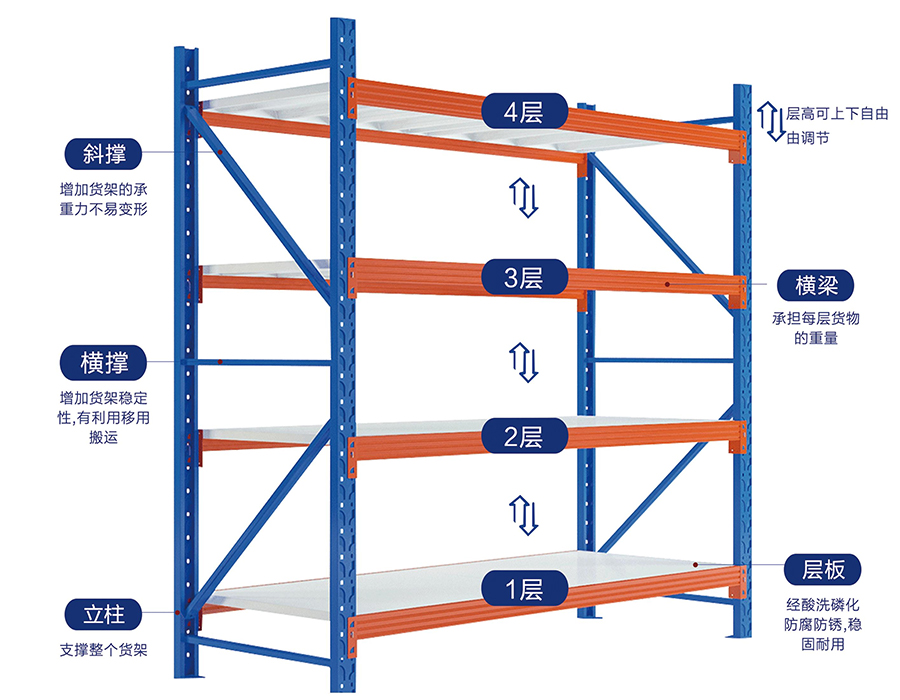

Конфигурация раскосов и ее влияние на устойчивость системы на высоте

По мере увеличения высоты стеллажей средней нагрузки (особенно выше 2,0 м) конфигурация распорок превращается из удобства в конструктивную необходимость. Большинство безболтовых стеллажных систем полагаются на диагональные или горизонтальные задние панели жесткости для предотвращения стеллажного движения, которое представляет собой тенденцию рамы к параллелограмму под действием горизонтальных сил, таких как боковая нагрузка на полки, случайные удары или сейсмическая активность.

Задняя панель и системы поперечных распорок

Задние панели — обычно проволочная сетка или перфорированные стальные листы, которые охватывают всю заднюю поверхность отсека — обеспечивают непрерывное крепление и служат ограничителем обратного хода, чтобы предотвратить сбрасывание предметов с задней части полки. Они добавляют значительное сопротивление сдвигу, поскольку действуют как сдвиговая диафрагма по всей высоте пролета. Компромисс заключается в том, что они блокируют доступ сзади и увеличивают вес, что имеет значение в конфигурациях с двусторонним захватом. В системах поперечных распорок используется пара диагональных стальных ремней, образующих X-образный рисунок сзади. Они легче, обеспечивают доступ сзади и их легче устанавливать, но эффективность их крепления в решающей степени зависит от правильного натяжения — слабая поперечная распорка практически не оказывает сопротивления тряске и является распространенным дефектом установки в полевых условиях.

Распорка концевой рамы на длинных дистанциях

В стеллажах, превышающих шесть пролетов, промежуточные распорные рамы следует устанавливать в каждом четвертом или пятом пролете, чтобы предотвратить постепенное распространение стеллажей. Без промежуточных рам боковая сила, приложенная на одном конце длинного пролета, может передаваться через соединения балки со стойками и вызывать накопленное смещение на дальнем конце — даже если каждый отдельный пролет кажется устойчивым в отдельности. Это деталь, которую наша техническая команда Huijian подробно учитывает в рекомендациях по компоновке для клиентов, определяющих большие объемы продаж в конфигурациях с высокими стеллажами и средней нагрузкой.

Соображения совместимости при смешивании компонентов стеллажей разных поколений или поставщиков

Операторам складов часто приходится принимать решение о том, добавлять ли новые стеллажи к существующей установке от другого поставщика или интегрировать компоненты, приобретенные в разные годы, когда производитель обновил свою линейку продукции. Оба сценария несут риски совместимости, которые недооцениваются до дня установки.

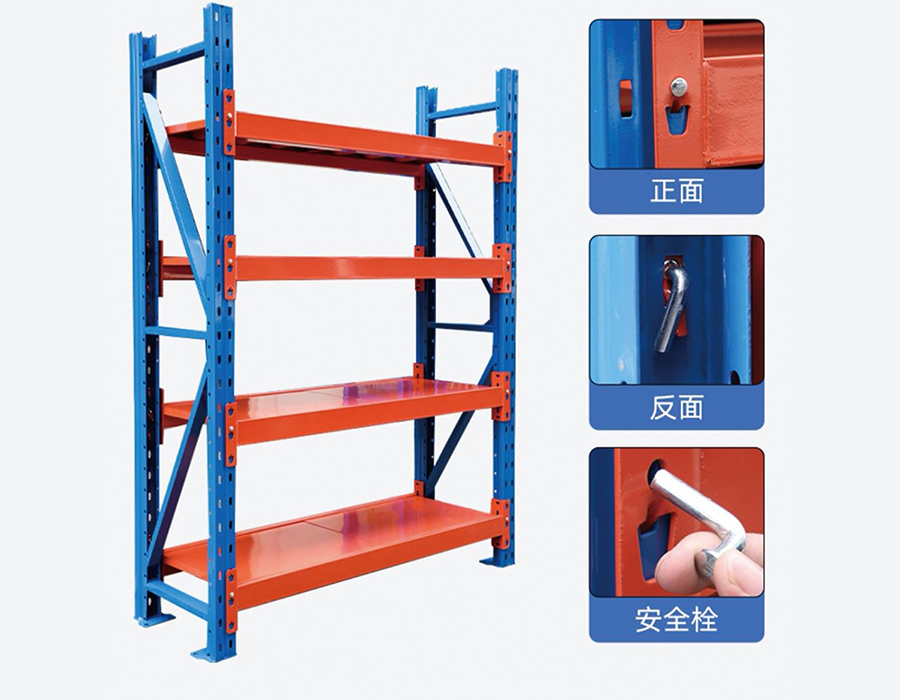

• Шаг и геометрия паза: Даже если обе стеллажные системы рекламируют стойки с шагом 50 мм, фактические размеры слотов — ширина, высота и глубина зацепления крючка — различаются в зависимости от производителя. Соединитель балки, который выглядит правильно установленным, может иметь глубину зацепления на 2–3 мм меньше, чем предполагалось, что снижает сопротивление выдергиванию под действием подъемных сил на непропорционально большую величину.
• Размеры поперечного сечения колонны: Стойки из квадратных труб разных производителей могут иметь номинальное обозначение 60 × 60 мм или 80 × 80 мм, но различаются фактическими внешними размерами, толщиной стенок и угловым радиусом. Это влияет на то, будут ли общие проставки, поперечины и подножки из одной системы правильно подходить к другой.

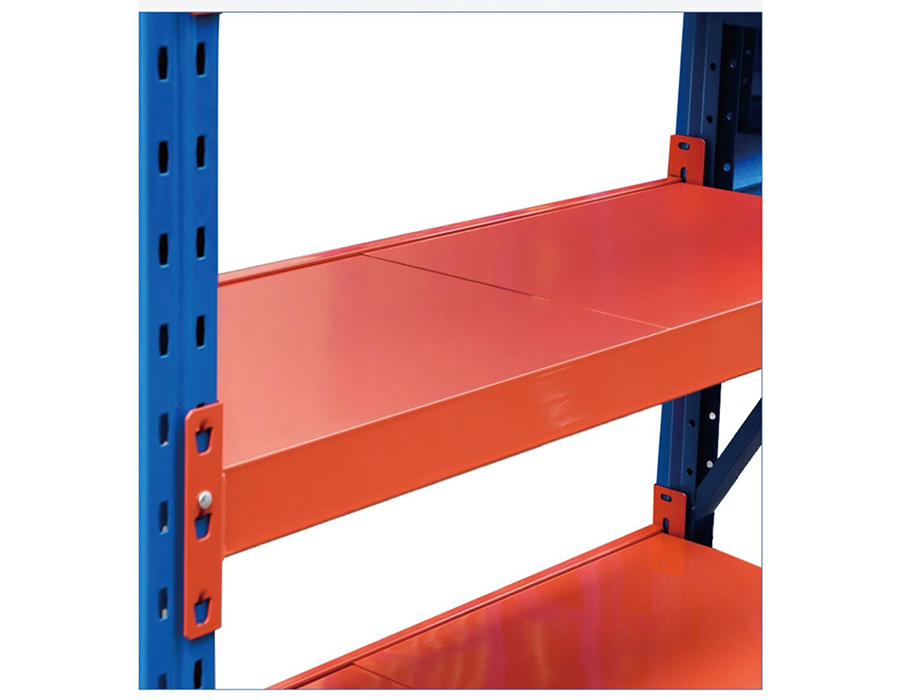

• Глубина балки и толщина настила: При смешивании балок из разных систем результирующая высота поверхности полки может быть разной в пределах одного пробега, что создает опасность спотыкания сборщиков и механического погрузочно-разгрузочного оборудования. Это также означает, что такие аксессуары, как перегородки и направляющие для мусора, рассчитанные на одну глубину балки, не будут правильно сидеть на другой.
• Взаимодействие с поверхностным покрытием: Гальваническая коррозия может возникнуть в тех случаях, когда разнородные металлические поверхности контактируют друг с другом во влажной среде. Совмещение горячеоцинкованных стоек с балками с порошковым покрытием, как правило, не представляет большого риска, но сочетание алюминиевых аксессуаров с оцинкованной сталью в условиях соленого воздуха требует изолирующих шайб или совместимых покрытий.

Самый безопасный подход при расширении существующей установки — это использовать исходное оборудование от оригинального производителя и указать то же поколение продукта. Там, где это невозможно, механическая пробная установка типичных компонентов перед оптовым заказом является минимальным, но важным этапом проверки.

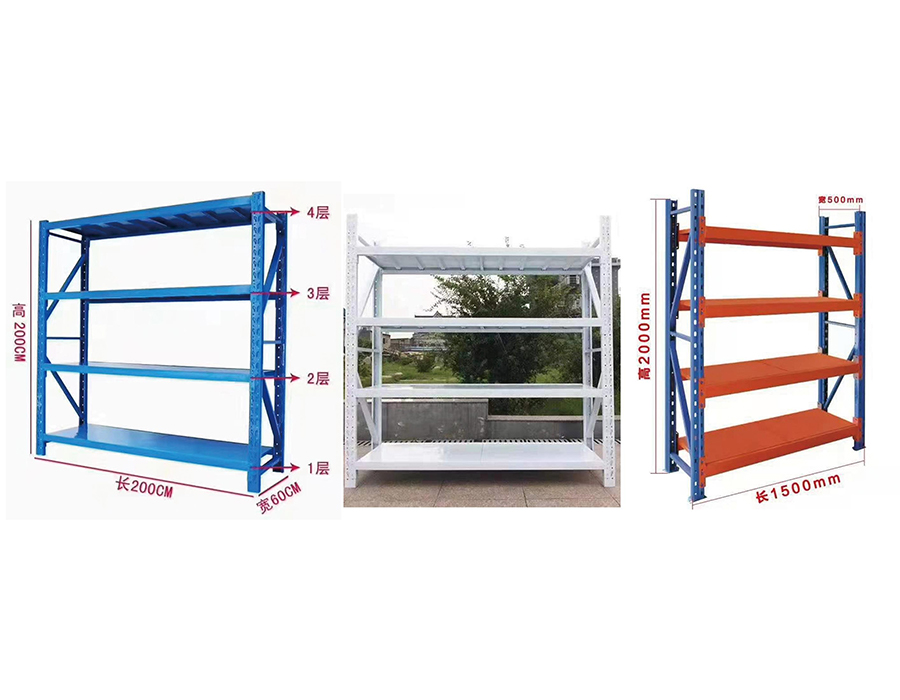

Оптимизация ширины и глубины отсека для складирования средней грузоподъемности, совместимого с поддонами

Промышленные безболтовые стеллажи для средних условий эксплуатации часто используется в гибридных средах, где стандартные поддоны или полуподдоны хранятся рядом с картонными коробками. В этих случаях номинальные размеры отсека должны быть тщательно согласованы со стандартами площади поддона, чтобы избежать ненужной траты пространства или небезопасных выступов.

Стандартные европоддоны (1200×800 мм) и поддоны GMA (1219×1016 мм) имеют разную площадь основания, и отсек, рассчитанный на один, не будет оптимально вмещать другой. При хранении европоддонов на стеллажах средней нагрузки пролет балки 1300 мм и глубина полок 850 мм обеспечивают буфер шириной 50 мм с каждой стороны — достаточный, чтобы избежать контакта балок при нормальном размещении, но не настолько большой, чтобы допустить значительное боковое перемещение поддона. Для поддонов GMA более подходящим минимумом является пролет 1400 мм и глубина 1100 мм.

Глубина полок также определяет, можно ли хранить второй ряд поддонов спереди назад без специальной конфигурации глубокого хранения. Для хранения поддонов двойной глубины на стеллажах средней нагрузки требуется глубина 1700 мм или более, что обычно требует наличия центральной опорной балки для предотвращения прогиба в середине пролета на нижнем уровне полок, где совокупная нагрузка на поддоны может превышать 600 кг. Эта центральная балка увеличивает стоимость, но не подлежит обсуждению с точки зрения структурной целостности при таких нагрузках и пролетах.

Сейсмичность и ударостойкость: как следует оценивать стеллажи средней нагрузки в зонах риска

В регионах с умеренной сейсмической активностью — категория, которая включает значительную часть восточного и южного Китая — стеллажные системы средней нагрузки требуют оценки, выходящей за рамки стандартных номинальных статических нагрузок. Сейсмические силы действуют на содержимое полок горизонтально, а инерционные нагрузки, создаваемые тяжелыми товарами на верхних полках, могут превышать боковое сопротивление стандартных безболтовых соединительных систем во время ускорения грунта.

Ключевыми параметрами для оценки являются базовое сопротивление сдвигу системы, которое представляет собой общую горизонтальную силу, которой могут противостоять стеллажи до смещения рамы, а также прочность соединителя на выдергивание при комбинированной вертикальной и боковой нагрузке. Стандартные соединители балок средней нагрузки испытываются в условиях чисто вертикальной нагрузки. При комбинированной нагрузке – которая возникает при сейсмических воздействиях или сценариях ударов – эффективная глубина зацепления уменьшается, и соединитель подвергается вращательному напряжению в точке крюка. Системы со вторичными стопорными штифтами или приваренными усиленными зажимами работают в этих условиях значительно лучше.

• Крепление к полу: В зонах сейсмического риска все стеллажи средней нагрузки высотой более 1,8 м должны быть закреплены к полу независимо от их устойчивости при статической нагрузке. Распорные анкерные болты в бетоне с минимальным диаметром M10 и глубиной установки 80 мм являются типичными характеристиками для установок средней нагрузки.
• Уменьшенная загрузка верхней полки: Хранение самых тяжелых товаров на нижних полках является стандартной практикой, но в сейсмических условиях у этого есть не только устойчивость, но и структурная основа: более низкий центр тяжести напрямую снижает опрокидывающий момент при горизонтальном ускорении. Снижение нагрузки на верхнюю полку на 20 % может снизить опрокидывающий момент в непропорционально большей степени в зависимости от соотношения высоты и глубины рамы.
• Межрядные связи: Двухрядные прогоны средней нагрузки следует соединять междурядными связями в верхней части рамы. Это предотвращает независимое смещение двух рядов в противоположных направлениях (режим отказа, называемый «ножничным стеллажом»), что может привести к разрушению рамы, даже если каждый отдельный ряд выдержал бы боковую силу независимо.

Мы учитываем сейсмические характеристики в спецификациях нашей продукции для средней нагрузки, а клиентам, находящимся в зонах повышенного риска, рекомендуется проконсультироваться с нашей командой инженеров на ранних этапах планирования проекта, чтобы гарантировать, что соответствующие рекомендации по конфигурации включены в компоновку с самого начала.
