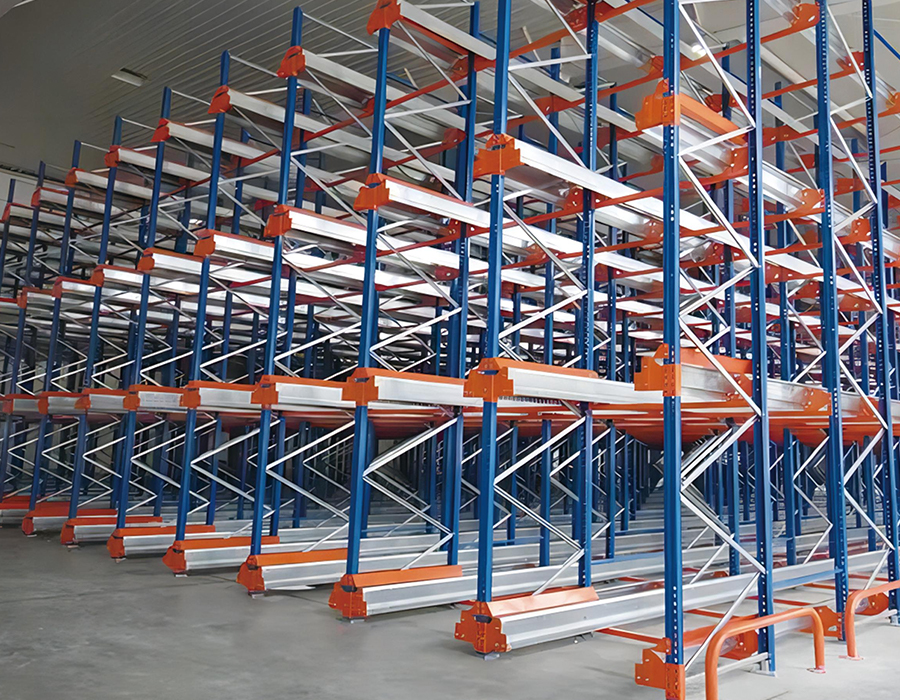

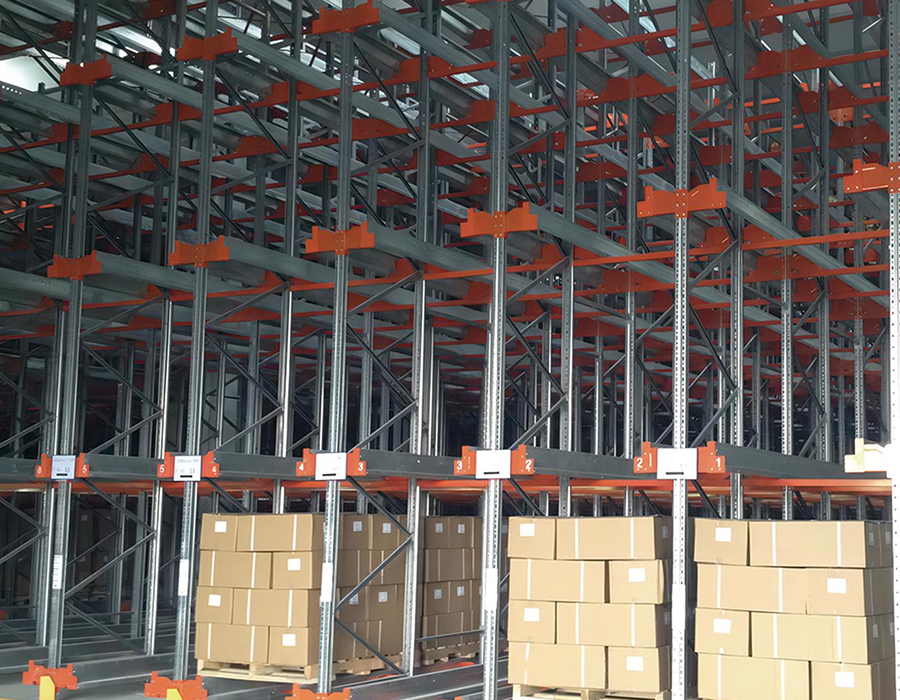

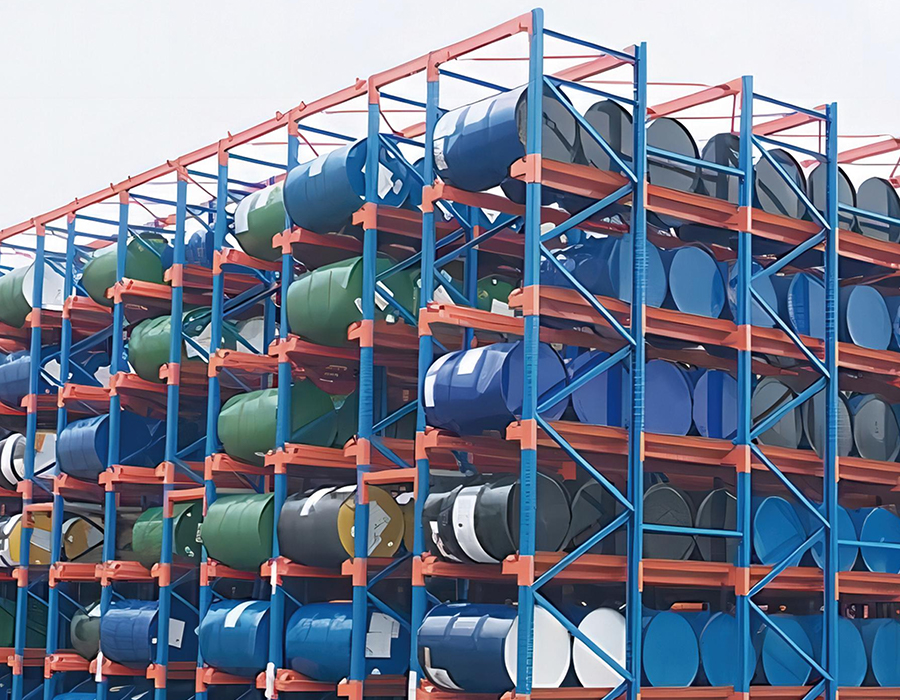

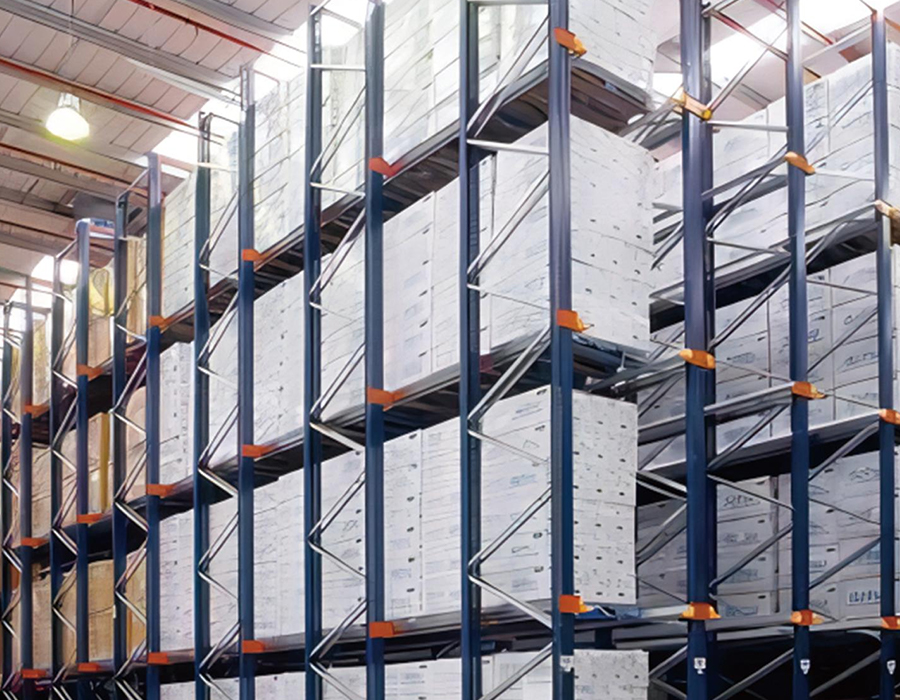

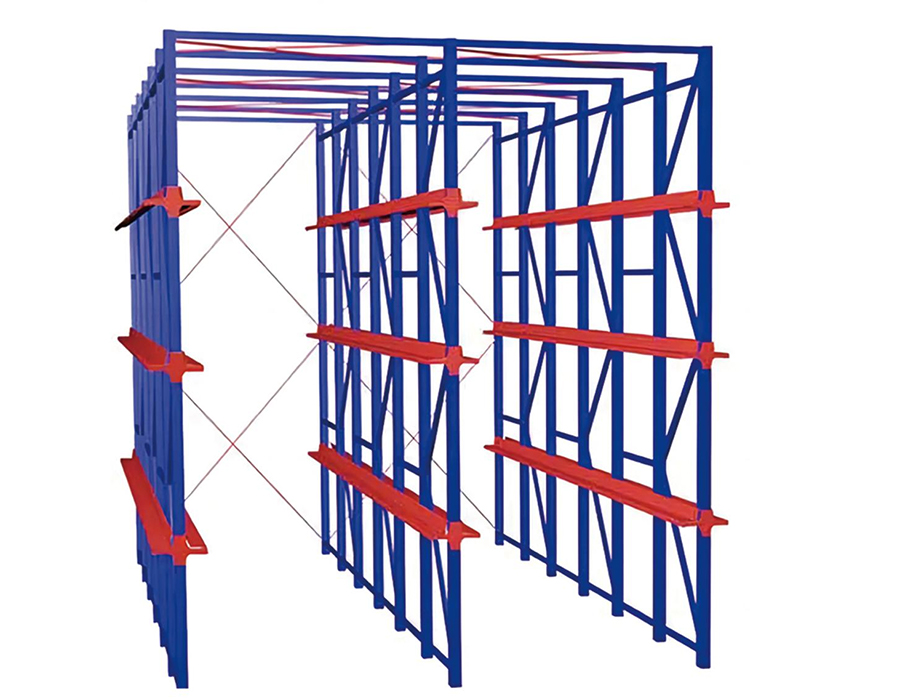

Сверхмощные паллетные стеллажи

Как толщина вертикальной рамы и форма профиля определяют реальную номинальную нагрузку

Номинальная нагрузка, напечатанная на спецификациях промышленных паллетных стеллажей для тяжелых условий эксплуатации, не является фиксированным свойством материала — это расчетное значение, полученное на основе взаимодействия между маркой стали, толщиной сечения (толщиной), геометрией профиля и высотой незакрепленной колонны. Две стойки с одинаковой маркой стали и заявленной грузоподъемностью могут по-разному вести себя под нагрузкой, если их вертикальные профили различаются. Это различие имеет огромное значение при оценке предложений поставщиков, в которых указан только показатель мощности без указания поперечного сечения.

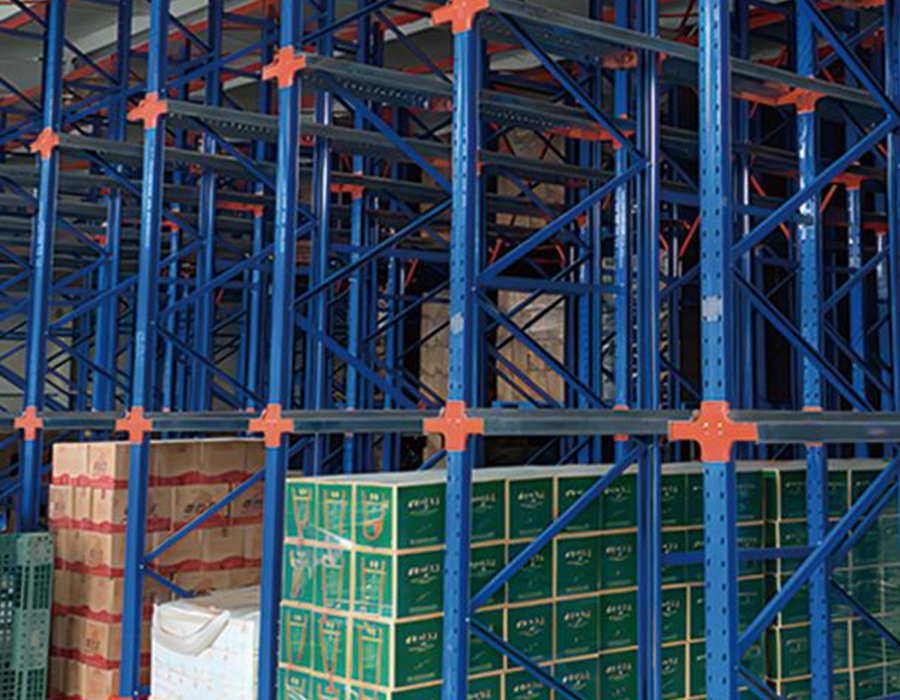

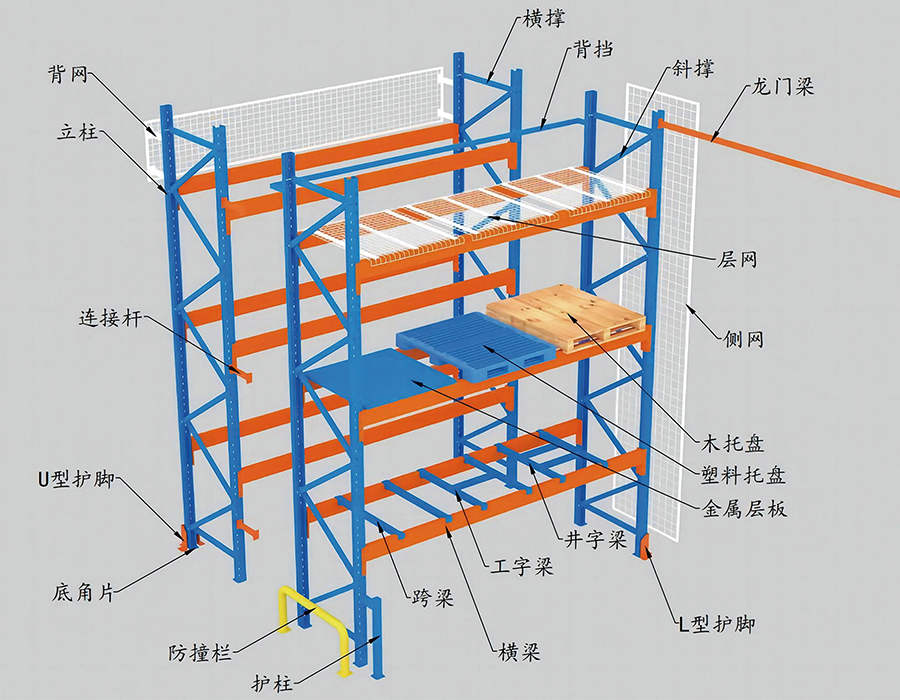

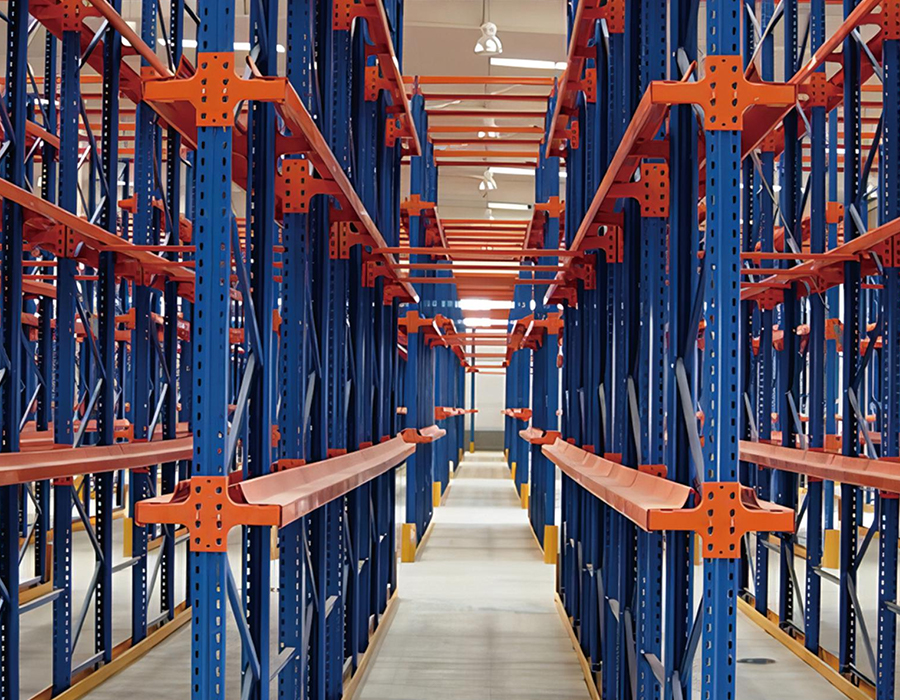

Вертикальные профили колонн в сверхмощная система стеллажей для поддонов Обычно их формуют методом прокатки в открытые или полузакрытые секции, наиболее распространенными из которых являются С-образный профиль, двутавровый профиль, а также каплевидный или коробчатый профили, используемые в многоярусных конструкциях. Открытые С-образные каналы экономичны и просты в изготовлении, но имеют меньший радиус вращения вокруг слабой оси, что делает их более восприимчивыми к боковому короблению при осевом сжатии по мере увеличения высоты. Закрытые или полузакрытые коробчатые колонны распределяют материал дальше от нейтральной оси в обоих направлениях, что значительно повышает устойчивость к короблению — именно поэтому практически во всех стеллажах высотой более 10 метров используются коробчатые или толстостенные закрытые профили.

Уменьшение габаритов — это распространенный метод сокращения затрат, который трудно обнаружить без измерений. Стойка номинальной толщиной 2,0 мм, изготовленная при фактической толщине 1,7 мм, теряет примерно 15% площади своего поперечного сечения и непропорционально большую долю момента инерции. Практическим результатом является стойка, которая соответствует заявленной грузоподъемности в идеальных условиях лабораторных испытаний, но имеет меньший запас прочности при реальных эксцентрических нагрузках, ударах или динамических силах, возникающих при работе вилочных погрузчиков. Покупатели должны указывать минимальные допуски на размеры в контрактах на поставку и запрашивать сертификаты на материалы вместе с отчетами о проверке размеров.

Инженерная логика, лежащая в основе пределов отклонения балки в тяжелых условиях эксплуатации

Отклонение балки в нагруженных паллетных стеллажах — это не просто эстетическая проблема — это структурный сигнал, напрямую влияющий на перераспределение нагрузки и целостность соединителей. Отраслевые стандарты, в том числе нормы по стеллажам FEM 10.2.02 и китайский стандарт GB/T 25820, определяют, что горизонтальное отклонение балки при полной номинальной нагрузке не должно превышать пролет/200 в качестве предела эксплуатационной пригодности. Для стандартного пролета балки 2700 мм это соответствует максимальному отклонению в середине пролета 13,5 мм. Превышение этого предела не гарантирует немедленный выход из строя, но указывает на то, что балка работает на границе расчетного диапазона.

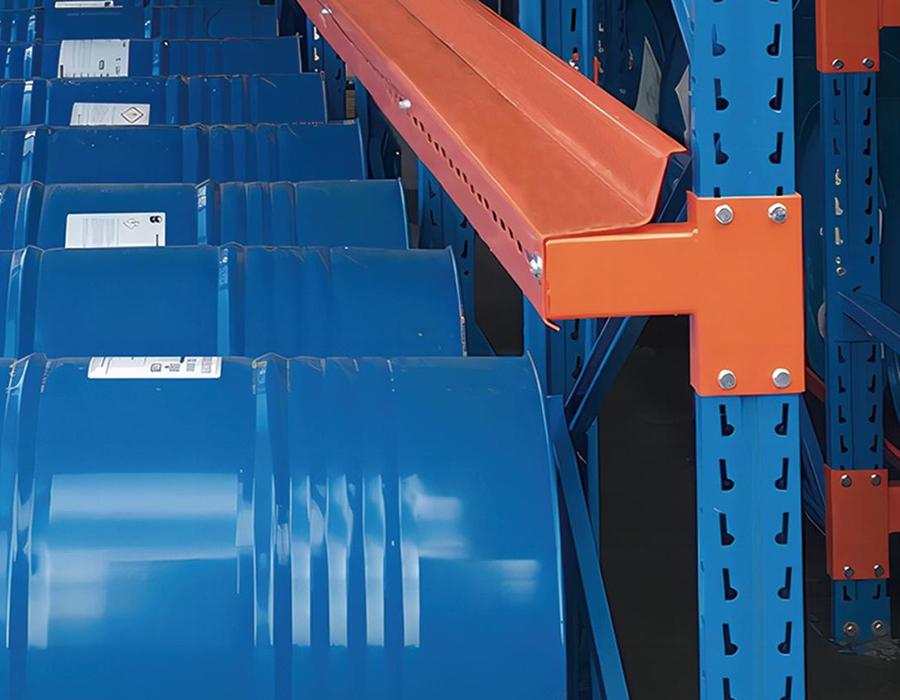

Что происходит с конструкцией при чрезмерном отклонении балок, часто понимают неправильно. Основной риск заключается не в переломе балки, а в постепенном ослаблении соединения балки со стойкой при повторяющихся циклах нагрузки и разгрузки. В большинстве систем паллетных стеллажей для тяжелых условий эксплуатации используется предохранительный запирающий соединитель, в котором выступ балки входит в перфорированную прорезь в вертикальной колонне. Когда балки многократно отклоняются и восстанавливаются при динамическом размещении поддона, соединитель испытывает микроперемещение в точке зацепления. Со временем это приводит к упрочнению стали на кончике крючка, что в конечном итоге приводит к растрескиванию язычка или деформации паза, что снижает сопротивление разъема выдергиванию значительно ниже его номинального значения.

Корректирующий подход не всегда заключается в увеличении глубины луча. Иногда более эффективным решением является уменьшение ширины пролета: переход от пролетов с 2700 мм до 2400 мм значительно снижает максимальный изгибающий момент и прогиб без пропорционального увеличения веса стали. Наш сверхмощные промышленные стеллажи для поддонов разработаны с учетом соотношений пролета и глубины, проверенных на основе фактических расчетов прогиба, а не только таблиц статических нагрузок, что гарантирует сохранение долговременной целостности разъема на протяжении всего срока службы системы.

Вылет поддона и его влияние на распределение нагрузки на балку

Стандартные расчеты нагрузки на стеллажи для поддонов предполагают, что нагрузки на поддоны сосредоточены на балках, при этом поддон полностью поддерживается между двумя направляющими балок. На практике поддоны часто нависают над поверхностью балки, располагаются асимметрично между рельсами или размещаются так, что стрингеры располагаются параллельно балке, а не перпендикулярно. Каждое из этих отклонений приводит к эксцентриситетам нагрузки, которые не учитываются стандартными таблицами вместимости, однако они регулярно возникают на складах с высокой пропускной способностью.

Когда поддон выступает за переднюю поверхность балки на 100–150 мм (что характерно для поддонов GMA с более узкой шириной пролета), эффективная точка нагрузки смещается вперед от плоскости вертикальной рамы. Это создает опрокидывающий момент на передней балке, которому соединитель должен противостоять в дополнение к вертикальной сдвиговой нагрузке. Суммарная нагрузка может превысить номинальное сопротивление соединителя выдергиванию при нагрузках, значительно меньших заявленной грузоподъемности балки. Тот же эффект возникает, когда поддоны размещаются стрингерами параллельно балкам, создавая две концентрированные линейные нагрузки, а не распределенный поверхностный контакт по всему основанию поддона.

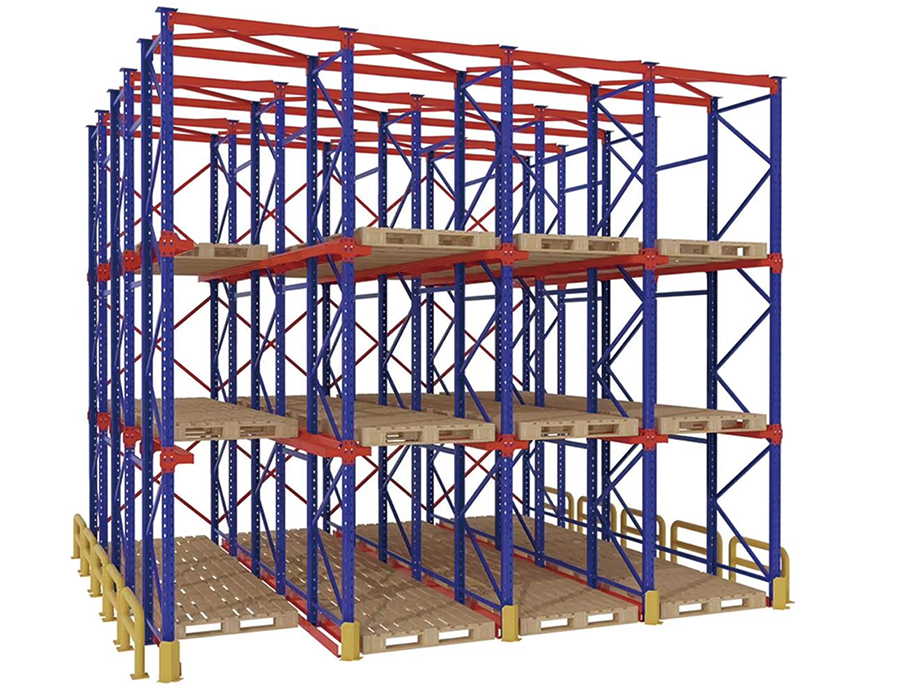

Практическим решением проблемы, используемым в тяжелых стеллажных системах для перевозки поддонов, работающих с поддонами неправильной формы, является установка опорных балок для поддонов — поперечин, расположенных перпендикулярно балкам в средней точке отсека. Эти стержни обеспечивают третью точку контакта поддонов, преобразуя точечную нагрузку в распределенную и уменьшая прогиб балки до 40% при том же весе поддона. Они также предотвращают падение поддонов между балками в случае неисправности соединителя балки, добавляя значимую вторичную функцию безопасности.

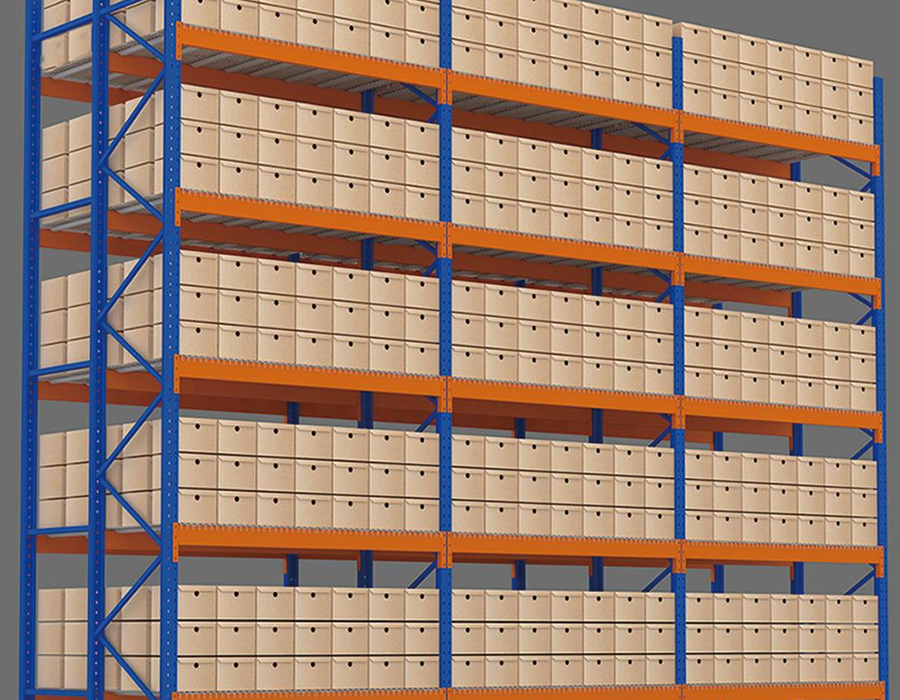

Сравнение ширины вертикальных рам: когда более глубокие рамы того стоят

Глубина вертикальной рамы — размер, измеренный спереди назад между двумя вертикальными колоннами, образующими раму, — часто указывается как минимум, необходимый для выдерживания заявленной нагрузки, которая для стандартных выборочных стеллажей одинарной глубины обычно составляет 800 мм или 1000 мм. Однако глубина рамы оказывает прямое и существенное влияние на устойчивость стеллажной системы к опрокидывающим силам, и выбор минимальной глубины во всех случаях является ложной экономией в тяжелых условиях эксплуатации.

В высокопролетных системах паллетных стеллажей высотой более 10 метров определяющим параметром конструкции становится коэффициент гибкости стойки (ее высота, деленная на минимальный радиус вращения), а не только осевая нагрузка. Более глубокие рамы по своей сути удерживают стойку на большем горизонтальном расстоянии от центральной линии колонны, что увеличивает эффективный радиус вращения рамы в сборе и повышает критическую нагрузку, вызывающую продольный изгиб. Вот почему дополнительные затраты на материалы для рамы шириной 1000 или 1200 мм обычно оправдываются снижением требуемого веса вертикальной секции, что частично компенсирует добавленную стоимость более широких диагональных элементов жесткости.

Спецификация анкерного болта: почему прочность на выдергивание важнее прочности на сдвиг

Большинство складского персонала и даже многие отделы закупок полагают, что анкерные болты для стоек в первую очередь противостоят силам горизонтального сдвига — боковому толчку от ударов вилочного погрузчика или сейсмической активности. В действительности, определяющим вариантом нагрузки для анкеров оснований стеллажей в большинстве конфигураций паллетных стеллажей для тяжелых условий эксплуатации является вертикальное растяжение, а не горизонтальный сдвиг. Понимание этого меняет логику определения и проверки якорей.

Механизм прост: когда рама стеллажа подвергается опрокидывающему моменту — будь то эксцентричная нагрузка на поддон, удар вилочного погрузчика на высоте или сейсмическое боковое ускорение — опорная плита на растянутой стороне рамы поднимается, а не скользит. Анкерный болт на этой стороне должен выдерживать полную подъемную силу при растяжении. Для тяжелой эстакады высотой 10 м, нагруженной до 4000 кг на уровень на пяти уровнях, расчетная подъемная сила на натяжном анкере при расчетном ударе может превышать 15–20 кН. Стандартные распорные анкеры M12 в обычном бетоне обеспечивают усилие на выдергивание всего 8–12 кН в зависимости от глубины заделки и марки бетона, что значительно ниже требуемого.

Правильный подход к спецификации включает в себя три проверенных параметра: прочность бетона на сжатие в месте установки (минимум C25 для большинства тяжелых условий эксплуатации), глубину установки анкера (а не только длину болта — эффективная установка с учетом толщины опорной плиты и любого выравнивающего раствора) и расстояние до края от ближайшего бетонного шва или края. Результаты испытаний на выдергивание установленных на месте испытательных анкеров являются наиболее надежным методом проверки и должны требоваться в любом проекте, где расчетная потребность в подъеме приближается к более чем 60% каталожной способности выдергивания якоря.

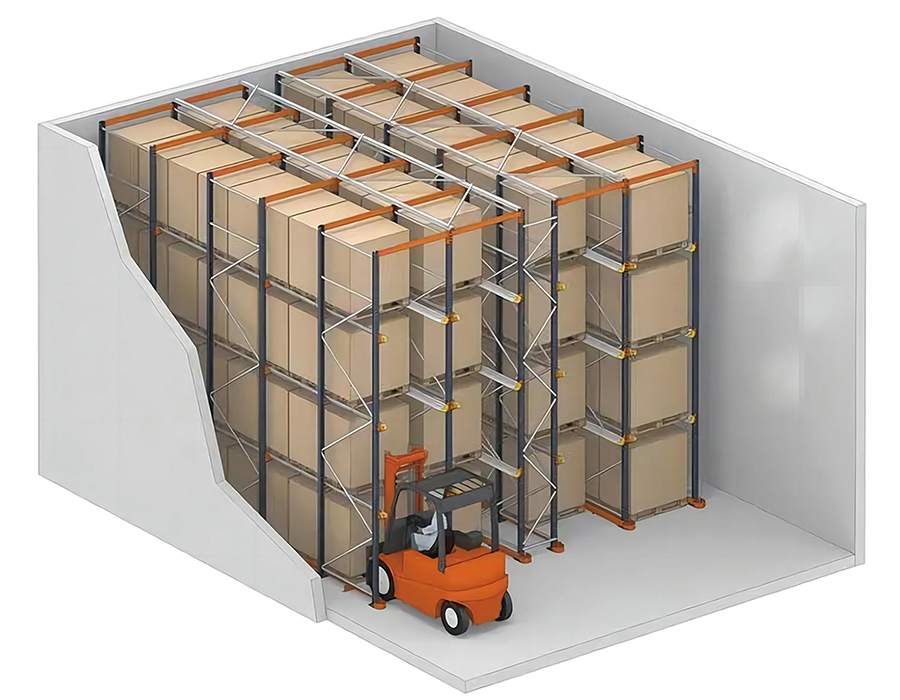

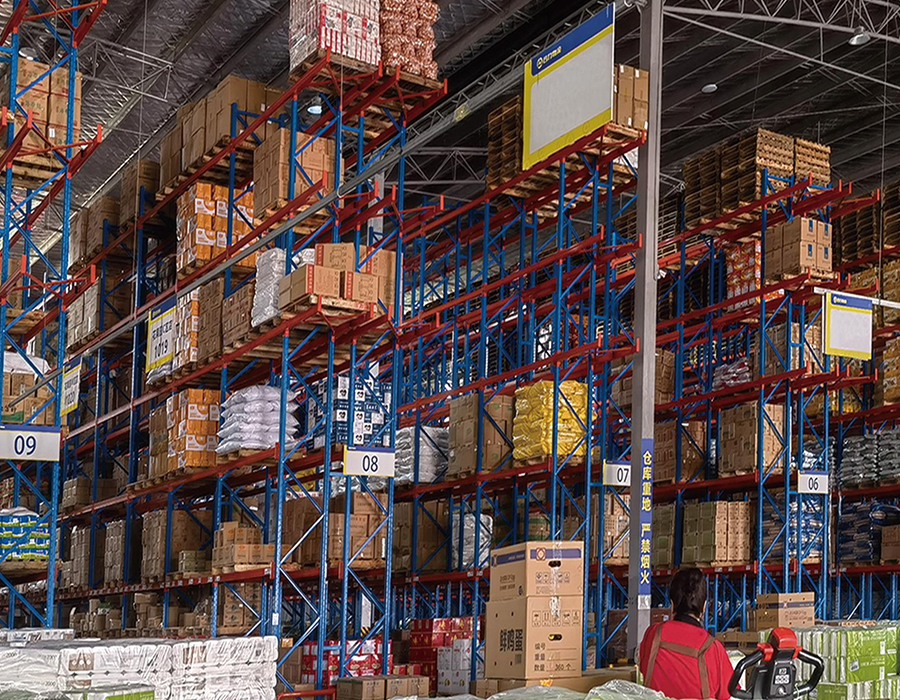

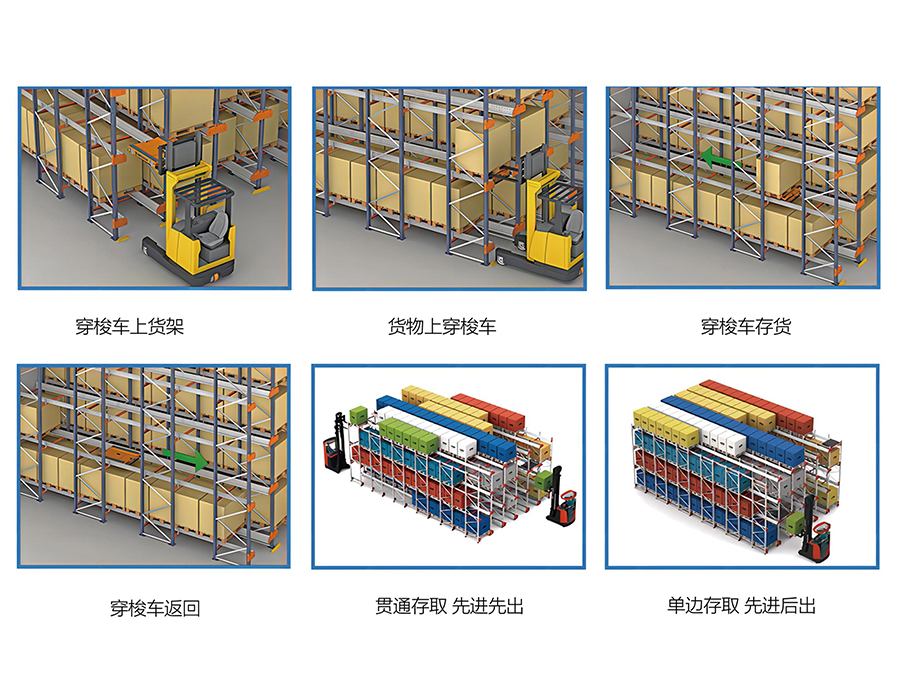

Как ширина прохода влияет на устойчивость стеллажа и выбор вилочного погрузчика

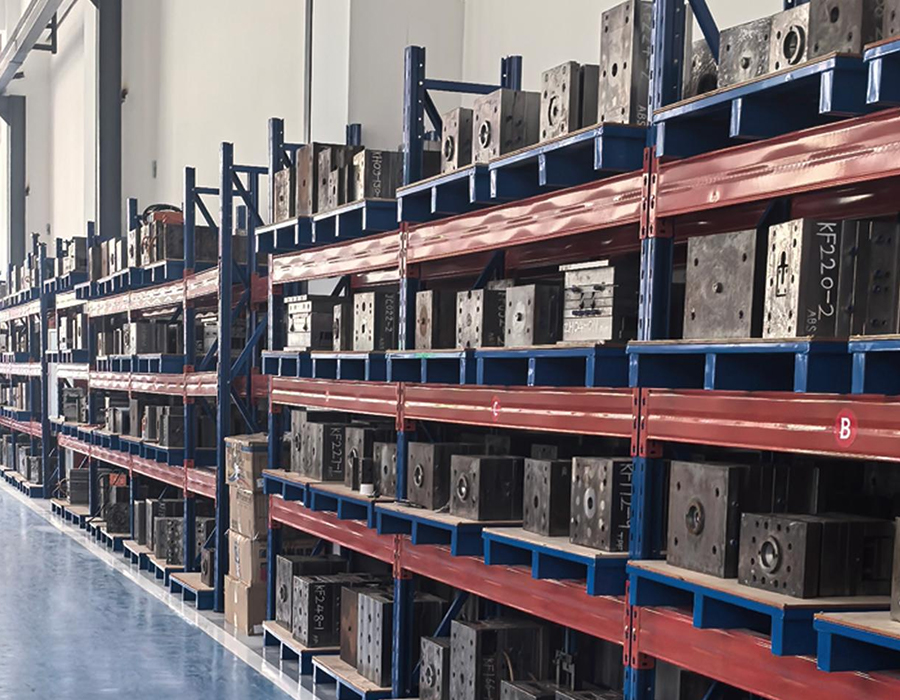

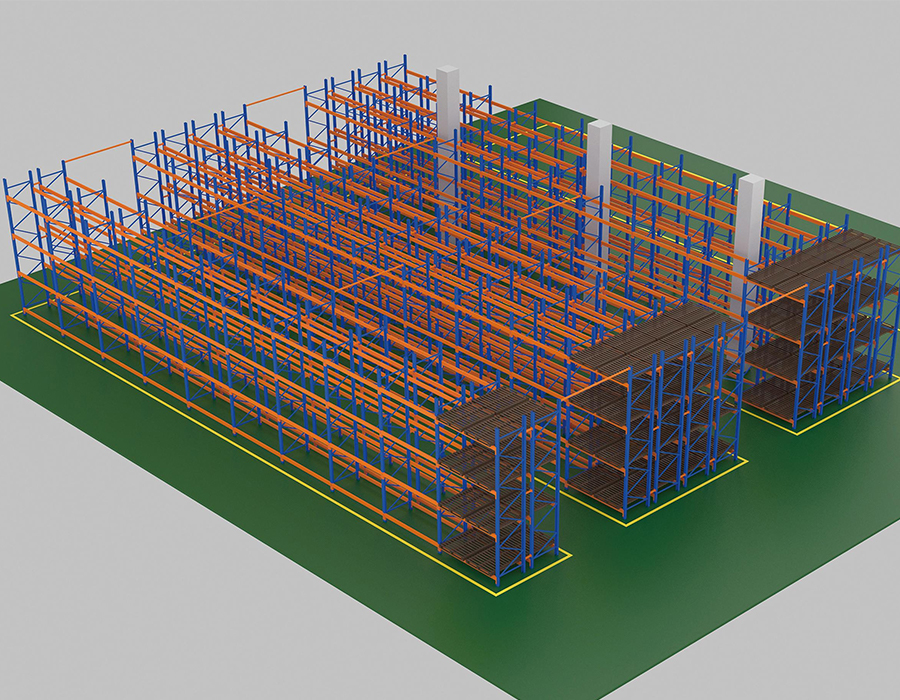

Ширина прохода в сверхмощные промышленные стеллажи для поддонов Планировка — это не просто решение по управлению дорожным движением — это ограничение системного проектирования, которое одновременно определяет тип вилочного погрузчика, максимальную высоту стеллажа, пропускную способность и общую плотность хранения. Эти переменные тесно связаны, и оптимизация одной без моделирования других приводит к неоптимальным результатам, исправление которых после установки обходится дорого.

Каждая из трех основных категорий проходов создает отдельный набор каскадных ограничений:

• Широкий проход (3500 мм): Подходит для вилочных погрузчиков с противовесом и стандартным радиусом поворота. Максимальная практическая высота стеллажа ограничена примерно 7–8 м в зависимости от высоты мачты вилочного погрузчика и видимости на высоте. Плотность хранения самая низкая из трех конфигураций, но гибкость пропускной способности самая высокая — любой вилочный погрузчик в парке может работать в любом проходе, и не требуется специальной подготовки или использования транспортного средства.

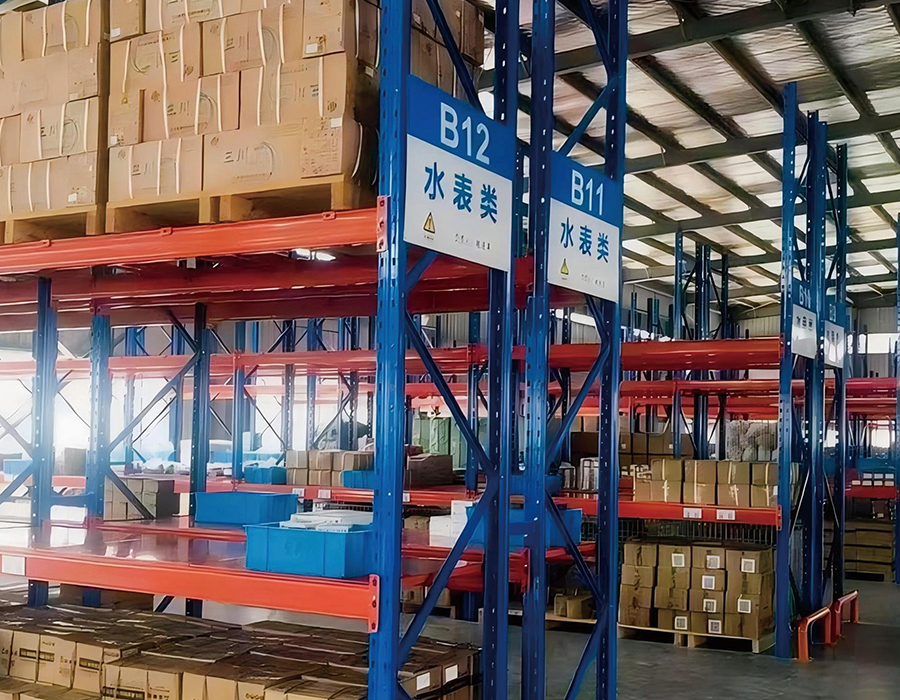

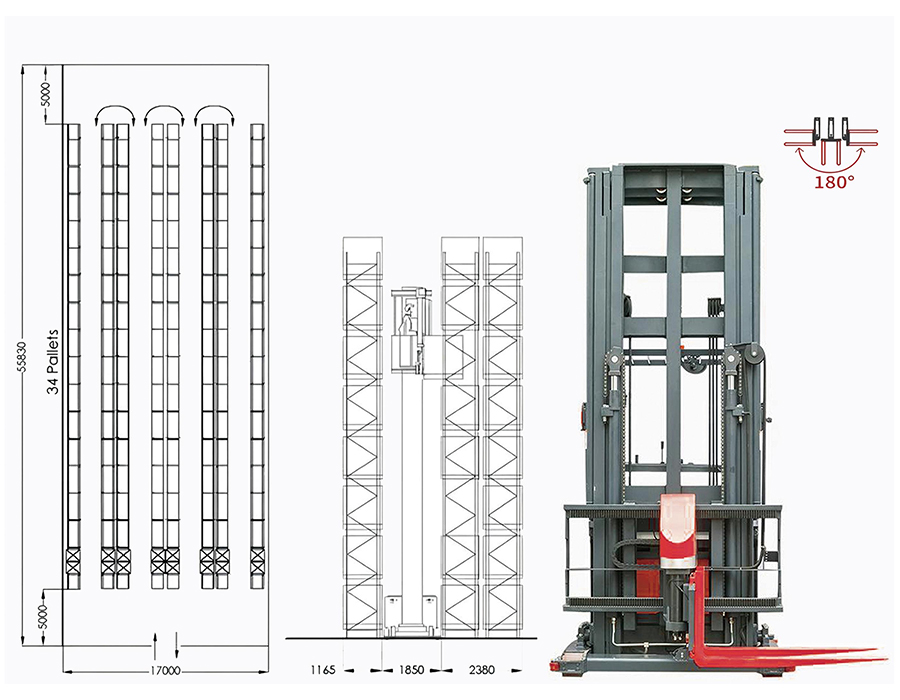

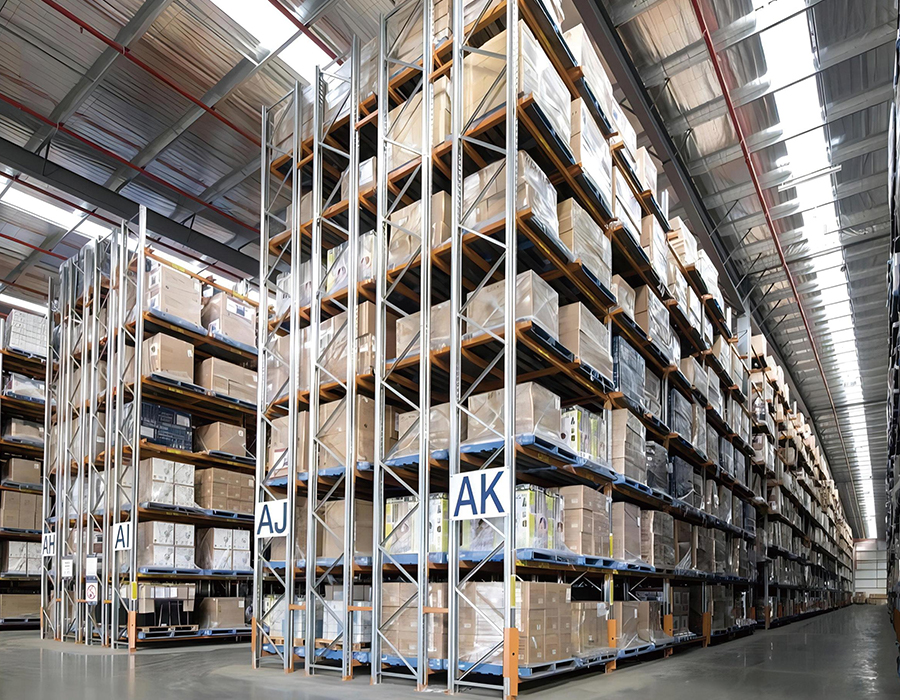

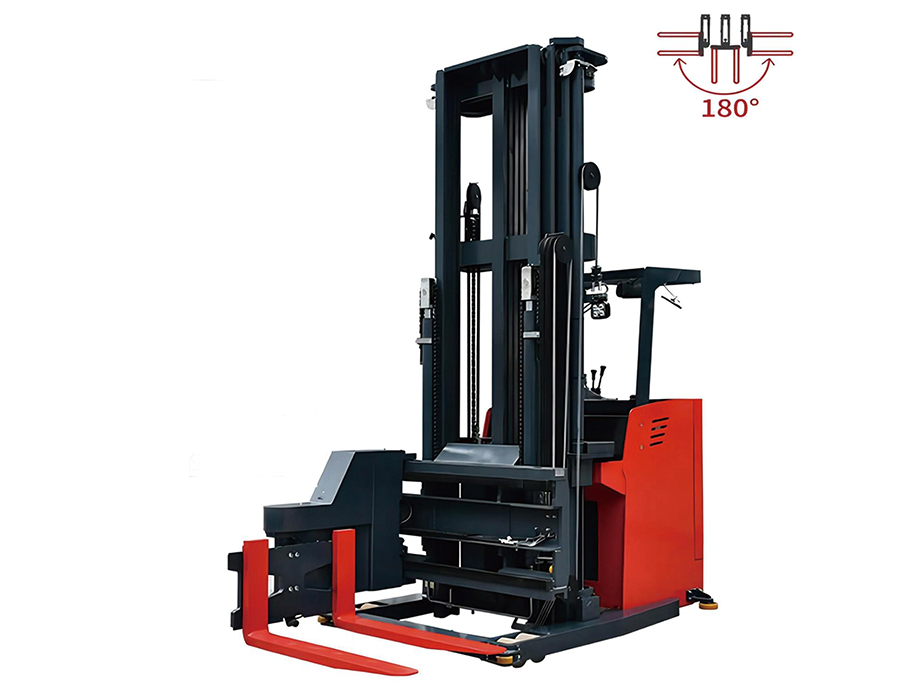

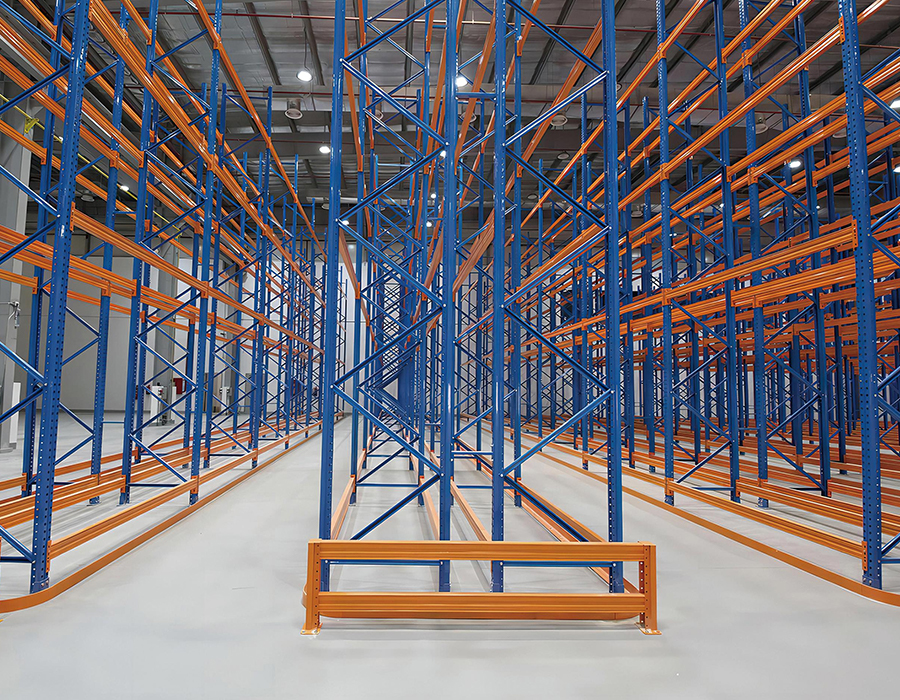

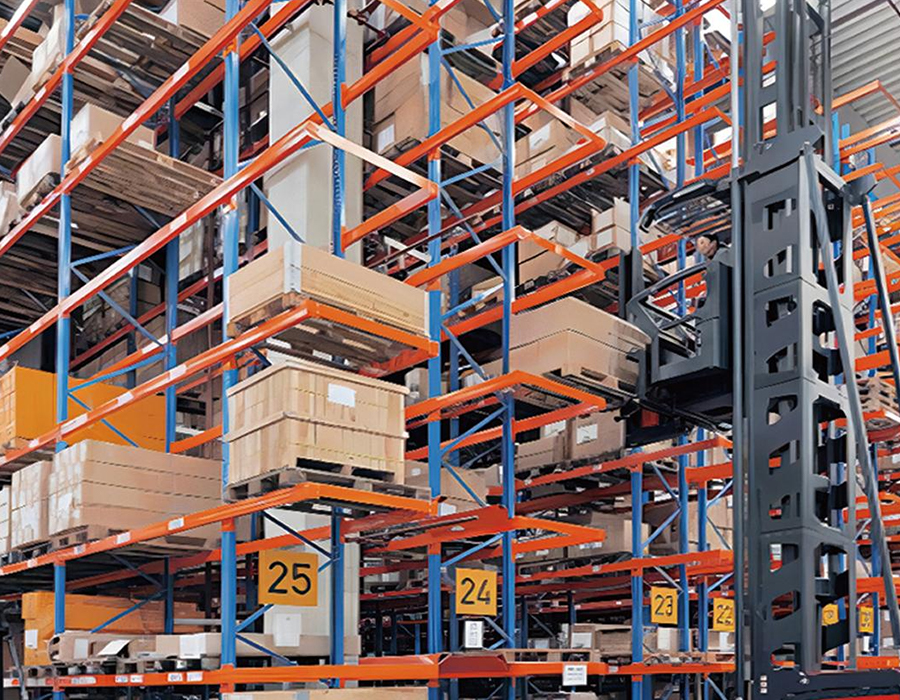

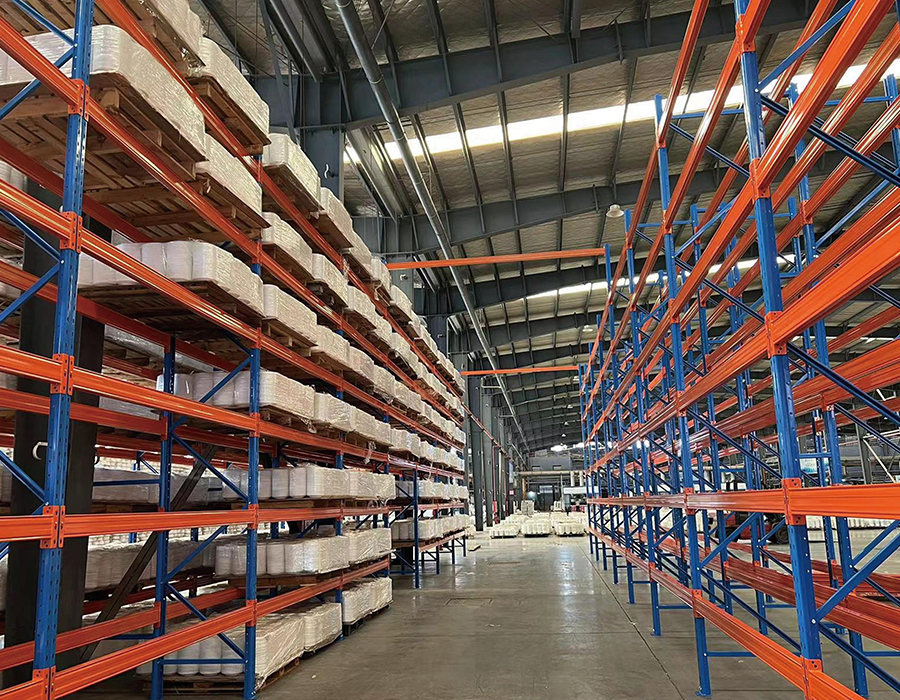

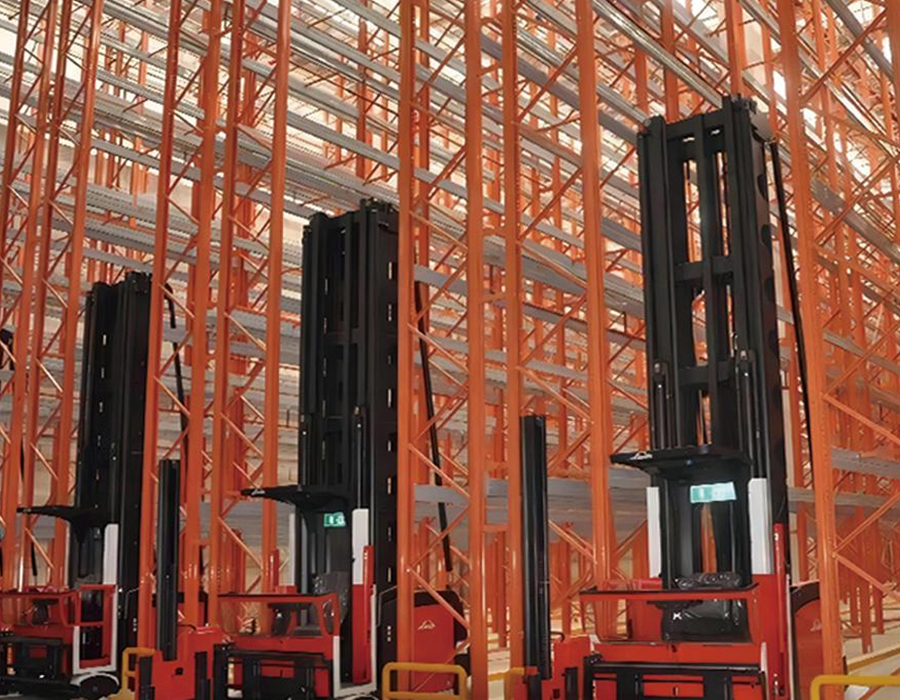

• Узкий проход (1800–2200 мм): Требуются погрузчики с очень узкими проходами (VNA) с тросовым или рельсовым управлением, работающие с оператором, приподнятым рядом с грузом. Эти грузовики могут достигать 14 м в высоту, а плотность хранения на 40–50 % выше, чем у широкопроходных моделей. Однако грузовики ВНА являются одноцелевыми — их нельзя использовать для приемо-отправочных работ за пределами стеллажей, поэтому для зон подготовки требуется отдельный парк противовесных или ричтраков.
• Проход для ричтраков (2700–3200 мм): Самая распространенная конфигурация в современных тяжелых паллетных стеллажах, сочетающая плотность и гибкость. Ричтраки выдвигают вилы, не перемещая кузов автомобиля, что позволяет работать в более узких проходах, чем машины с противовесом, при этом достигая высоты 10–11 м. Критическим ограничением является минимальная ширина прохода для размещения поддонов под углом 90 градусов — это специфично для каждой модели грузовика и ориентации поддона и должно сверяться с точной спецификацией грузовика, а не с общей таблицей.

В Huijian процесс проектирования компоновки начинается со спецификации вилочного погрузчика, а не заканчивается ею. Сначала проектирование стеллажной системы, а затем выбор подходящего вилочного погрузчика является распространенной ошибкой при определении последовательности, которая приводит к компромиссам как в ширине проходов, так и в высоте стеллажей, что снижает общую эффективность склада.

Качество поверхностного покрытия в тяжелых условиях эксплуатации: за пределами микронного счета

Толщина порошкового покрытия — это характеристика, которая чаще всего упоминается при сравнении качества отделки поверхности у поставщиков промышленных паллетных стеллажей для тяжелых условий эксплуатации. Широко распространена стандартная спецификация толщины сухой пленки 60–80 микрон, и большинство авторитетных производителей соответствуют этому порогу. Однако сама по себе толщина покрытия является неполным показателем коррозионной стойкости и долговечности адгезии покрытия в реальных промышленных условиях — более важным параметром является процесс предварительной обработки перед нанесением порошка.

Стандартная последовательность предварительной обработки стали для промышленных стеллажей включает обезжиривание, травление поверхности или дробеструйную очистку для удаления прокатной окалины и ржавчины, фосфатирование для создания конверсионного покрытия, которое химически связывается со стальной поверхностью, и финальную пассивационную промывку перед нанесением порошка. Фосфатный слой является основой адгезии — без него порошковые покрытия, нанесенные на голую или недостаточно подготовленную сталь, будут отслаиваться на кромках реза и в зонах воздействия в течение 12–24 месяцев во влажной или химически активной среде независимо от толщины покрытия. Испытание в солевом тумане по стандарту ISO 9227 в течение минимум 500 часов является значимым эталоном качества; поставщики должны иметь возможность предоставлять сертификаты испытаний, а не только спецификации.

В холодильных складах, где стеллажи работают при температуре ниже -20°C, стандартные полиэфирные порошковые покрытия становятся хрупкими и теряют ударопрочность. Гибридные эпоксидно-полиэфирные покрытия или горячее цинкование являются подходящими спецификациями для таких условий. Выбор между ними предполагает компромисс между ценой и доступностью: горячее цинкование обеспечивает превосходную долговременную коррозионную стойкость и выдерживает механические повреждения без расслаивания, но поврежденные оцинкованные секции нельзя отремонтировать краской в ​​полевых условиях, а компоненты с гибридным покрытием можно подкрасить. Благодаря нашим шести производственным линиям и собственным процессам нанесения покрытий на нашем предприятии площадью 58 000 квадратных метров мы осуществляем прямой контроль над качеством предварительной обработки на каждом этапе — то, чего не могут надежно гарантировать процессы нанесения покрытий, переданные по контракту.

Доски объявлений о загрузке: юридическое требование или практический инструмент безопасности?

Таблички с объявлениями о нагрузке — таблички, установленные на стеллажах, на которых указаны максимально допустимые нагрузки на ячейку, на уровень балки и на вертикальную раму — требуются в соответствии с большинством национальных стандартов промышленных стеллажей, включая китайский GB/T 25820 и европейский стандарт EN 15635. На практике они часто рассматриваются как формальность соответствия, а не как рабочий инструмент, что значительно снижает их ценность для безопасности.

Правильно указанное уведомление о загрузке для сверхмощной системы паллетных стеллажей должно содержать более одного общего числа мест для хранения грузов. Полезные в эксплуатации уведомления о нагрузке включают следующую информацию:

• Максимальная нагрузка на уровень балки (а не только на ячейку), поскольку операторы, принимающие решения о размещении, работают по уровням, а не по ячейкам.
• Максимальные размеры единичной нагрузки — в частности, пределы вылета поддонов и то, предполагает ли вместимость два поддона на уровень балки или один негабаритный поддон.
• Минимальная нагрузка на пол в этом районе, чтобы менеджеры по эксплуатации могли сверяться с любыми изменениями состояния пола с течением времени.
• Производитель стеллажной системы, дата установки и инженерный стандарт, в соответствии с которым система была спроектирована — важная информация, когда ремонт или расширение повреждений оцениваются спустя годы после установки.

Более практическая проблема заключается в том, что уведомления о загрузке эффективны только тогда, когда персонал, читающий их, понимает, что означают цифры в контексте их фактического запаса. Грузоподъемность 2000 кг на уровень балки является абстрактным числом для оператора вилочного погрузчика, если оно не преобразовано в конкретное количество поддонов и ссылку на тип продукта. Предприятия, которые дополняют стандартное уведомление о загрузке справочной карточкой для конкретного продукта — например, «максимум 2 поддона продукта А или 1 поддон продукта Б на уровень» — сообщают о значительно лучшем соблюдении оператором ограничений по нагрузке, чем те, которые размещают только уведомление о технических стандартах.
