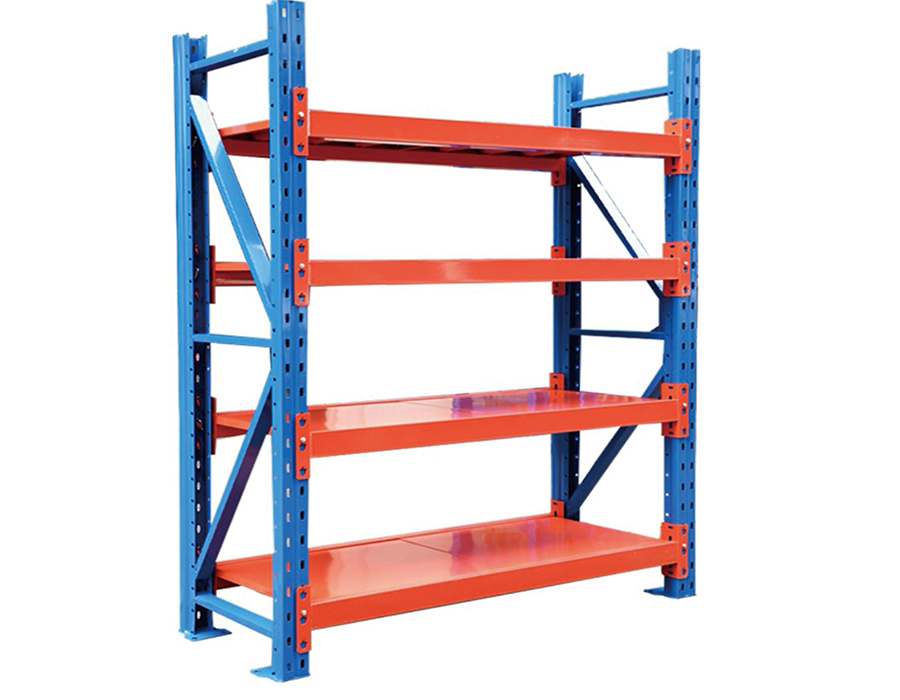

Легкие безболтовые стеллажи (≤150 кг/слой)

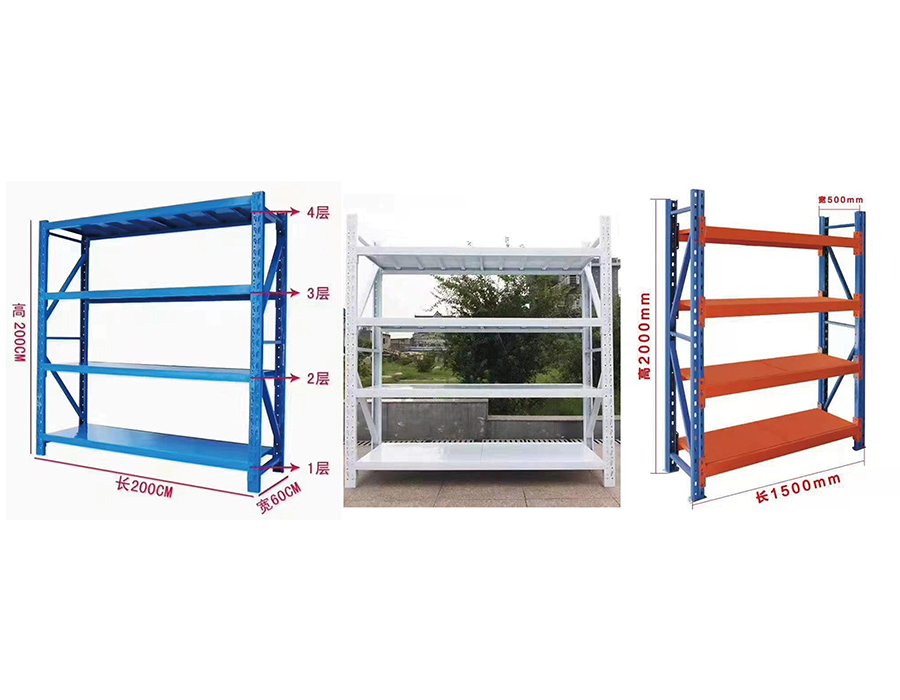

Как пролет балки влияет на распределение нагрузки в безболтовых стеллажах

Один из наиболее часто неправильно понимаемых аспектов легкие стеллажи без болтов Это соотношение между пролетом балки и фактической несущей способностью. Номинальная нагрузка на полку обычно рассчитывается в средней точке полностью поддерживаемой балки — это означает, что по мере увеличения пролета между стойками эффективная грузоподъемность падает нелинейно. Для полки, рассчитанной на 150 кг с пролетом 900 мм, увеличение этого пролета до 1200 мм без регулировки ширины балки может снизить реальную грузоподъемность до менее 100 кг в динамичных условиях склада. Вот почему выбор пролета всегда должен предшествовать планированию нагрузки, а не следовать за ним.

В нашем производственном процессе в Huijian профили балок подвергаются холодной прокатке до определенных допусков именно потому, что незначительные отклонения в толщине стали значительно увеличиваются при больших пролетах. Недостаточный допуск на 0,2 мм в балке толщиной 1,5 мм может привести к видимому отклонению при нагрузках значительно ниже номинального порога. При выборе стеллажей для условий комплектования и упаковки, где персонал неоднократно загружает и разгружает полки, всегда следует применять коэффициенты динамической нагрузки — обычно в 1,25 раза больше статического значения.

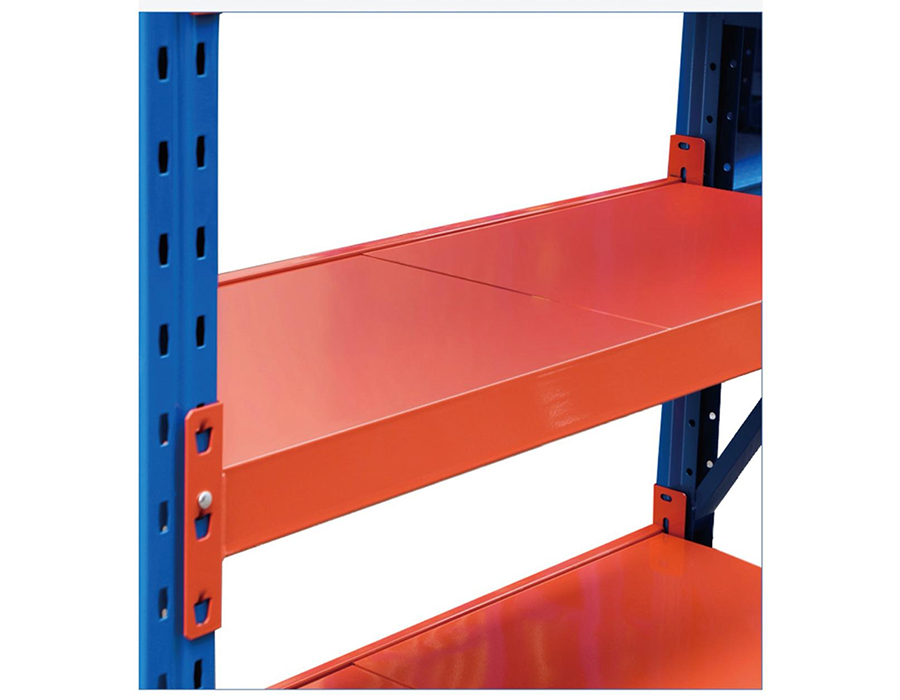

Понимание заклепки и зажимного соединителя: больше, чем просто выбор крепления

В безболтовых стеллажах для легких условий эксплуатации используется один из двух основных типов соединителей: заклепочный (перфорированный язычок) и зажимной или крючковый. Это не взаимозаменяемые дизайнерские предпочтения — они отражают разные структурные концепции и имеют реальные последствия для установки, реконфигурации, а также сейсмической или виброустойчивости.

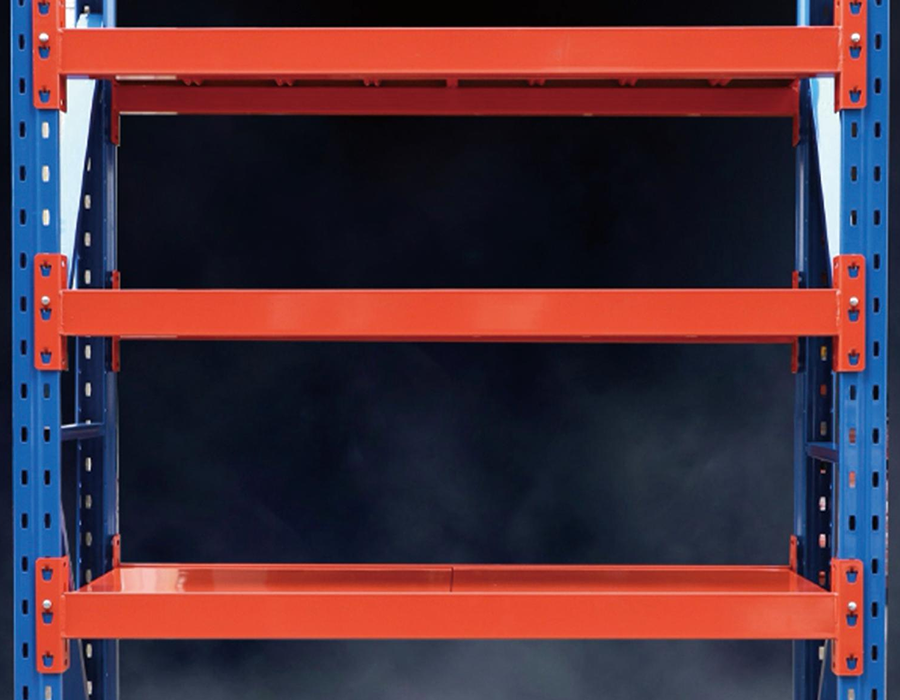

• Соединители в виде заклепок фиксируют балку в пробитом отверстии в вертикальной колонне. Они хорошо противостоят горизонтальным нагрузкам и их предпочитают использовать в местах с движением вилочных погрузчиков поблизости или вибрацией пола, но для регулировки высоты требуется молоток, и они не терпят частой смены конфигурации.
• Зажимные/крючковые разъемы устанавливаются в стойки с прорезями и могут быть перемещены вручную за считанные секунды. Они обеспечивают превосходную гибкость для динамической инвентаризации, но более восприимчивы к подъемным силам, а это означает, что случайный удар снизу вверх может сместить балку, если глубина зажима мала.

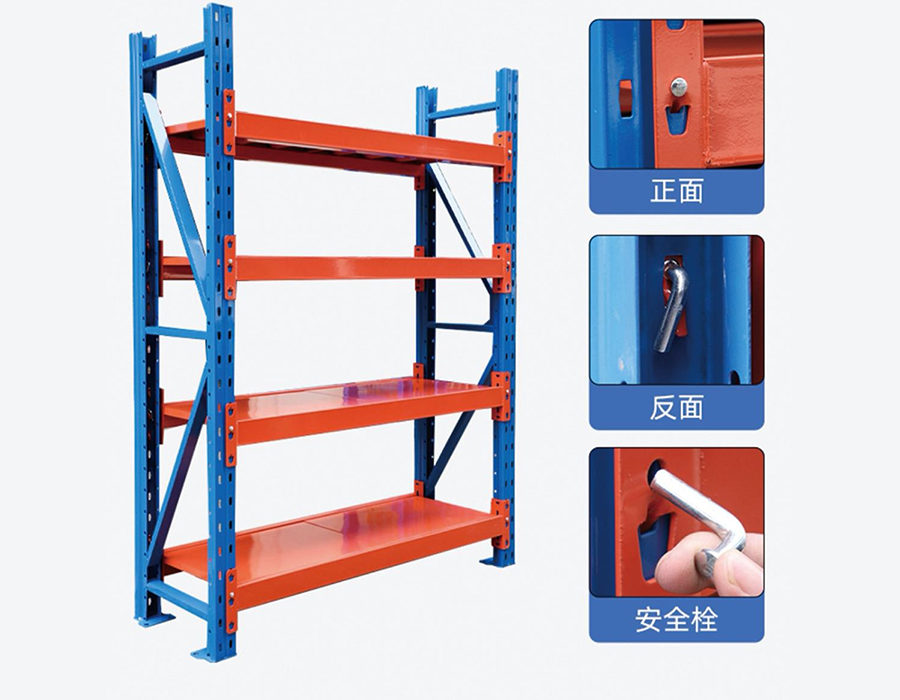

• В некоторых гибридных системах используется зажимное первичное соединение со вторичным предохранительным штифтом, который защелкивается на месте после установки. Это все чаще становится стандартом для промышленных стеллажей малой грузоподъемности, используемых на автоматизированных или полуавтоматических складах, где смещение балок может быть катастрофическим.

При оценке систем проверьте глубину зацепления разъема и наличие вторичного механизма крепления, прежде чем принимать решение о покупке, основываясь только на цене.

Регулировка наклона колонны и высоты полки: о чем не говорит спецификация

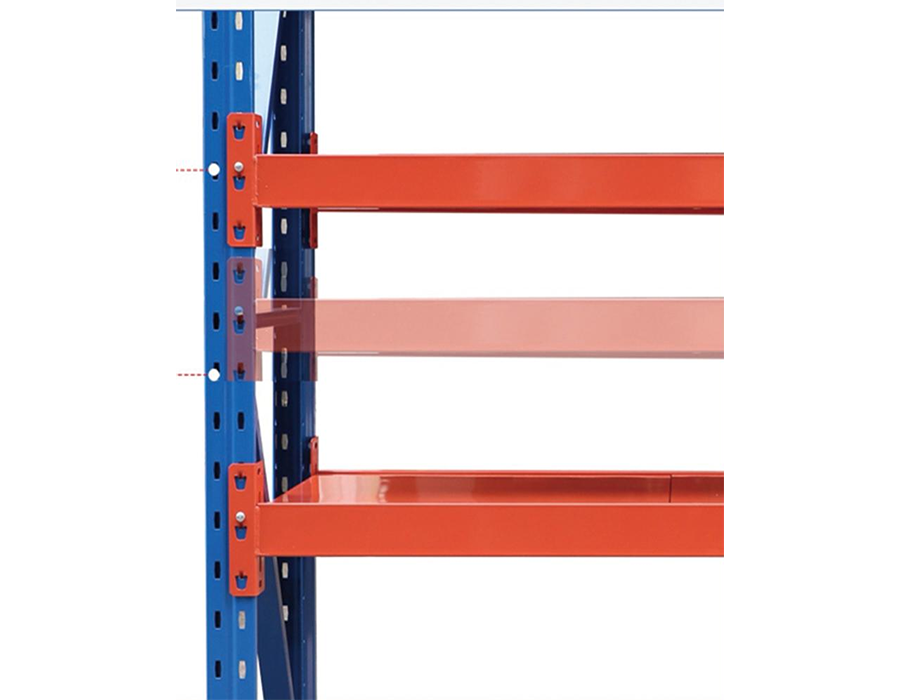

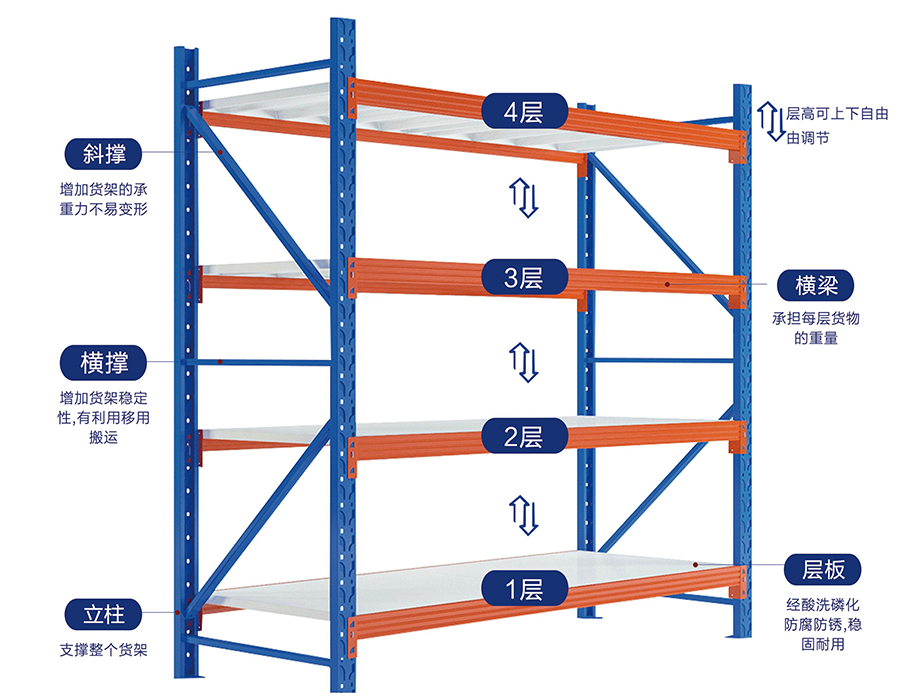

Большинство стеллажей без болтов рекламируют «регулировку шага 25 мм», но это число говорит лишь часть истории. Полезный диапазон регулировки ограничен расстоянием между верхом самой балки и нижней частью верхней полки, что означает, что на практике степень детализации имеет наибольшее значение в средних зонах трассы, а не в верхней или нижней части, где доминируют фиксированные структурные ограничения.

Практическая проблема, которая возникает на складах со смешанными артикулами, — это «ловушка половинного шага»: когда сборщику необходимо хранить предметы высотой 210 ​​мм, а доступные шаги увеличиваются с 200 мм до 225 мм, дополнительные 25 мм мертвого пространства на полке накапливаются в 5-ярусной системе с 20 ячейками, что приводит к значительной потере полезной площади вертикального хранения. Предприятия, которые проводят надлежащую проверку высоты SKU перед установкой стеллажей, обычно достигают на 15–25 % лучшего вертикального использования, чем те, которые используют конфигурации по умолчанию.

Мы проектируем наши вертикальные колонны с постоянным шагом 50 мм в стандартных конфигурациях, а клиенты, работающие с нашей технической командой над индивидуальной адаптацией проекта, могут запросить колонны с шагом 25 мм для складских помещений смешанной высоты — деталь, которая быстро окупается в сценариях плотного хранения.

Варианты обработки поверхности и различия в их реальных характеристиках

Стеллажи без болтов доступны с несколькими вариантами обработки поверхности, и выбор напрямую влияет на срок службы, грузоподъемность (из-за толщины покрытия) и экологическую безопасность.

Распространенной ошибкой является использование электрогальванизированных стеллажей для объектов, где полы моют или находятся вблизи дверей погрузочной платформы. Тонкий слой цинка быстро насыщается при многократном воздействии влаги, и видимая ржавчина появляется в течение 12–18 месяцев, что часто приводит к аннулированию гарантийных претензий, если не соблюдаются требования к влажности. На стандартных производственных линиях Huijian в качестве базовой линии применяется эпоксидное порошковое покрытие толщиной 60–80 мкм, а для клиентов, работающих в пищевой промышленности, в холодильной цепи или прибрежной логистике, доступны варианты горячего цинкования.

Требования к анкерам для напольного покрытия для отдельно стоящих и настенных стеллажей без болтов

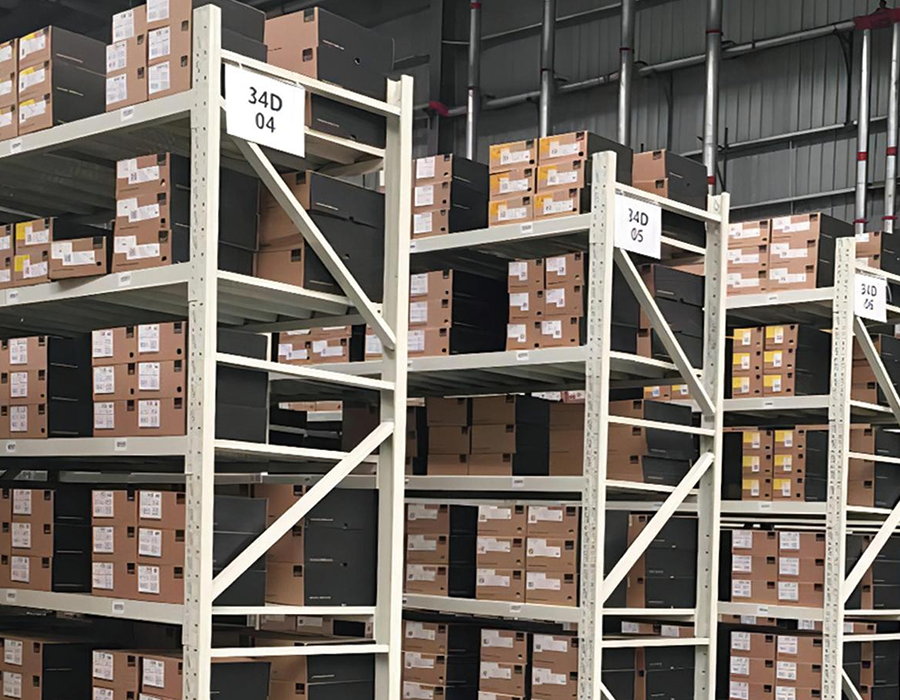

Промышленные легкие безболтовые стеллажи часто используется как отдельно стоящие прогоны без крепления к полу, что соответствует требованиям во многих средах с низким уровнем риска, но становится обузой в других. Матрица решений более тонкая, чем просто проверка того, требует ли сейсмическое районирование якорей.

Когда привязка не подлежит обсуждению

Стеллажи высотой более 2,4 м или стеллажи с соотношением высоты к глубине более 6:1 по своей природе склонны к опрокидыванию при эксцентричной нагрузке — сценарий, который возникает, когда сборщики последовательно загружают одну сторону отсека раньше другой. Физика здесь проста: агрегат высотой 2,4 м и глубиной 400 мм имеет опрокидывающий момент, который может быть превышен одним грузом массой 30 кг, помещенным на верхний край полки с одной стороны.

Рекомендации по использованию настенных галстуков

Стеновые стяжки являются распространенной альтернативой креплению к полу, когда поверхность пола непригодна для сверления (например, фальшполы, поверхности с мембранным покрытием). Однако стенные связи эффективны только в том случае, если сама стена структурно адекватна. Однослойная перегородка из гипсокартона не является подходящей точкой крепления для нагруженных стеллажей. Инженеры, определяющие стеновые стяжки, должны проверить конструкцию стены и использовать соответствующие анкеры для полостей или сквозные болты, если позволяет расстояние между стойками.

Ножки для выравнивания пола и их роль в передаче нагрузки

Многие безболтовые стеллажи в стандартной комплектации включают регулируемые ножки. Помимо выравнивания неровных полов, эти ножки играют важную роль в передаче нагрузки: они распределяют точечную нагрузку стойки на большую площадь контакта, предотвращая концентрацию напряжения на мягких или покрытых поверхностях пола. Для стеллажей на складских полах с эпоксидным покрытием использование ножек с минимальной площадью опорной плиты 50 см² является практическим правилом, позволяющим избежать повреждения покрытия при больших нагрузках.

Интеграция аксессуаров: за пределами базовой полки

Хорошо продуманная система стеллажей без болтов редко представляет собой просто стойки и плоские полки. Экосистема аксессуаров значительно расширяет функциональную полезность, и ее следует оценивать на этапе первоначальной спецификации, а не дооснащать позже, поскольку совместимость вертикальных слотов варьируется в зависимости от производителя, а смешанные бренды часто создают проблемы с установкой.

• Разделители и перегородки: Вертикальные перегородки, вставленные в полки, позволяют горизонтально сегментировать отсек на лицевые поверхности. Для хранения мелких деталей это более эффективно, чем использование отдельных контейнеров. Проверьте, крепится ли перегородка к балке или к настилу — перегородки, прикрепленные к балке, более устойчивы, но ограничивают перемещение настила.
• Настил из проволочной сетки: Альтернатива сплошным стальным настилам, проволочная сетка уменьшает накопление пыли, позволяет проходить спринклерной воде (что важно для соблюдения требований пожаротушения) и улучшает видимость хранящихся предметов. Номинальная нагрузка проволочной сетки обычно на 10–15% ниже, чем у эквивалентных сплошных настилов той же толщины.
• Держатели этикеток и направляющие для мусора: Каналы для этикеток на переднем крае, которые крепятся к краю балки или кромке полки, облегчают маркировку артикулов без остатков клея. При переходе на сканирование штрих-кода или RFID перед массовой установкой убедитесь, что глубина держателя этикетки соответствует выбранному формату метки.

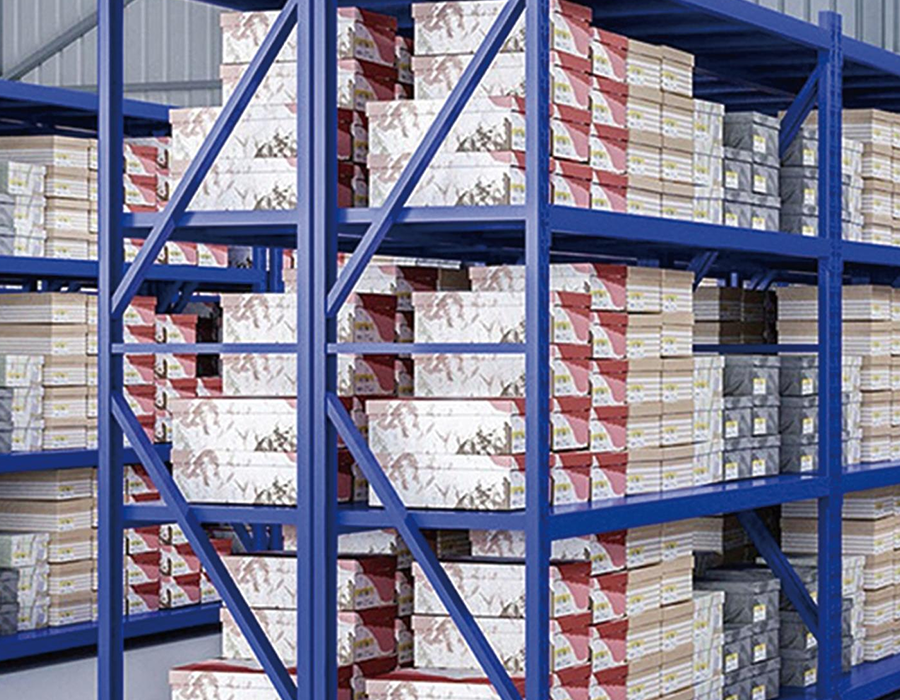

• Проставки между рядами и задние соединители: Двухрядные конфигурации с использованием общих стоек повышают эффективность занимаемой площади примерно на 30 % по сравнению с двумя независимыми однорядными стойками. Общая стойка должна быть рассчитана на совокупную нагрузку обоих рядов — характеристика, которую часто упускают из виду при перепрофилировании существующих стеллажей в двухрядную компоновку.

В Huijian мы предоставляем полную документацию по совместимости аксессуаров для всех наших линеек стеллажей, поэтому клиенты могут планировать интегрированные конфигурации с самого начала, а не обнаруживать ограничения по установке во время установки.

Стандарты прогиба полочного настила и способы их оценки

Прогиб — вертикальный изгиб нагруженной балки полки или панели настила — является одним из наиболее показательных показателей качества стеллажей, однако он редко упоминается в технических характеристиках продукта. Отраслевым стандартом допустимого прогиба складских стеллажей является L/180, где L — пролет в миллиметрах. Для пролета 900 мм это допускает максимальное отклонение средней точки 5 мм при полной номинальной нагрузке. Для пролета 1200 мм то же соотношение допускает 6,67 мм.

Почему это имеет практическое значение? Чрезмерное отклонение создает несколько каскадных проблем: полки сгибают предметы к центру, создавая нестабильные условия штабелирования; в многоярусных системах прогиб под верхней полкой может сжимать вертикальный просвет ниже номинального значения; а повторяющиеся циклы погрузки-разгрузки на полке, которая регулярно достигает предела прогиба, ускоряют усталость металла в точках соединения балки со стойкой. При оценке цен на стеллажи опрос поставщиков о измеренном ими значении прогиба при 100% номинальной нагрузке, а не только о самой номинальной нагрузке, позволяет узнать гораздо больше о фактическом качестве, чем простое сравнение цен.
